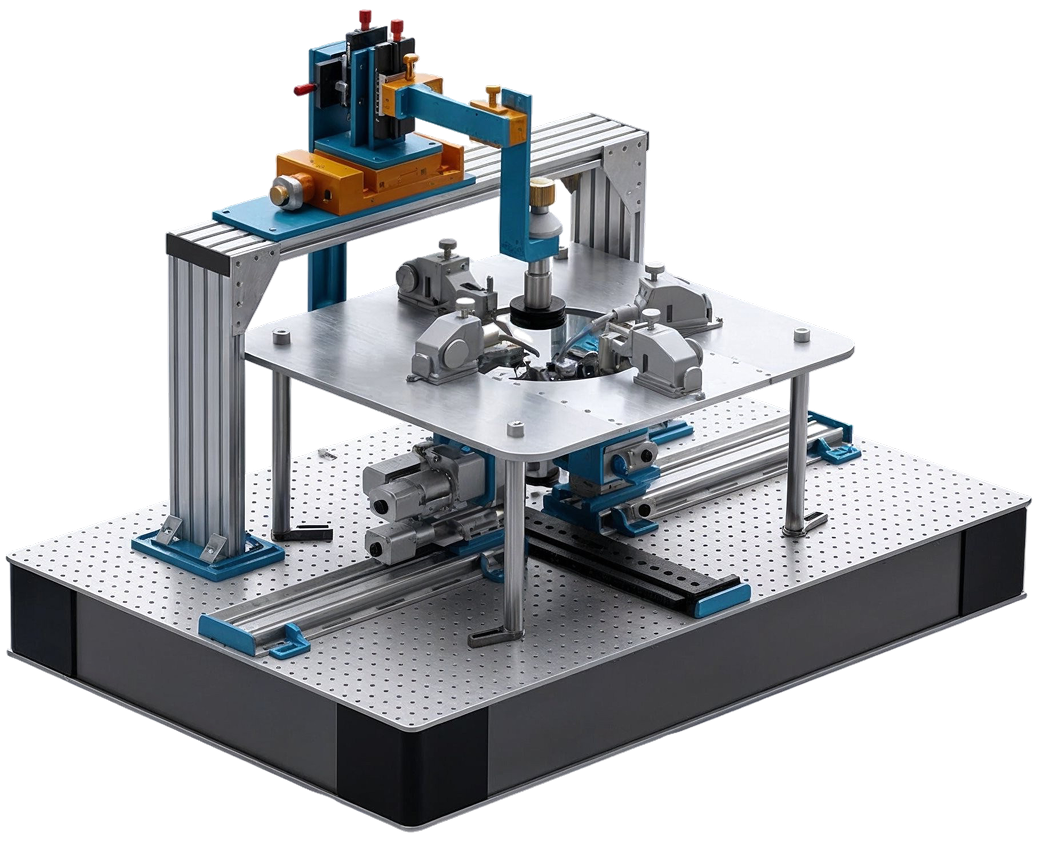

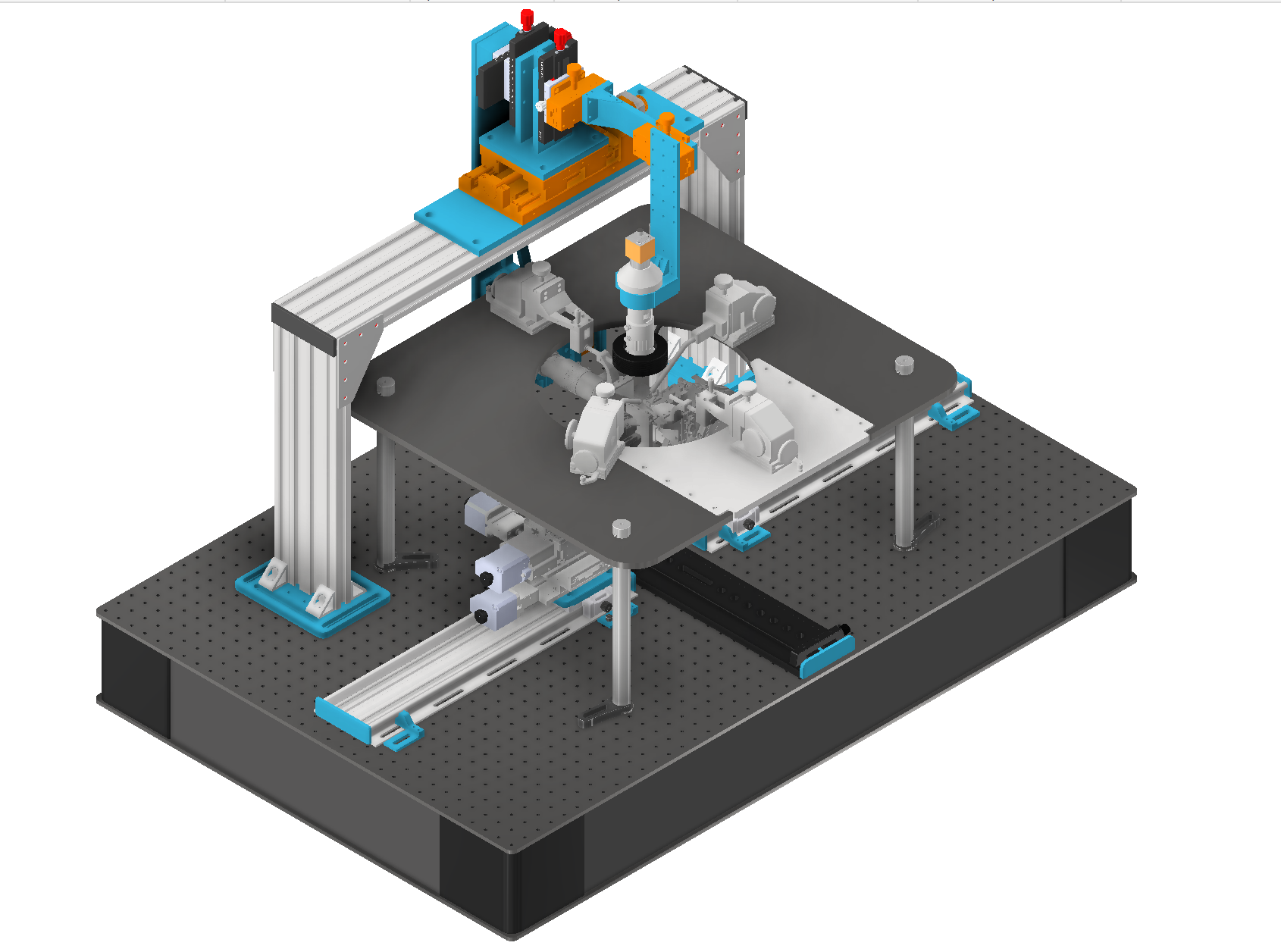

Моторизованная зондовая станция MOPS-007m
Модульная платформа оптической или оптоэлектронной зондовой станции с моторизованным подводом оптических зондов, моторизованным управлением центрального столика и перемещением камер инструментального модуля (тулбара).
MOPS-m может работать в режиме: оптической зондовой станции; СВЧ зондовой станции; комбинированной оптоэлектронной зондовой станции.
Характеристики
Производитель
—
Innfocus
Моторизованная зондовая станция MOPS-007m
Зондовая станция MOPS-007m
Модульная платформа оптической или оптоэлектронной зондовой станции с моторизованным подводом оптических зондов, моторизованным управлением центрального столика и перемещением камер инструментального модуля (тулбара).MOPS-m может работать в режиме: оптической зондовой станции; СВЧ зондовой станции; комбинированной оптоэлектронной зондовой станции.
Зондовая станция MOPS-m полностью спроектирована Иннфокус, поэтому может быть модернизирована или специализирована под Ваши задачи индивидуально. Кронштейны, столешница, консоль видеомикроскопа, некоторые держатели – изготавливаются нами в соответствии с заданием Заказчика, а также в зависимости от основных выбранных компонентов.
Технические характеристики
| тип зондовой станции | оптическая / оптоэлектронная |
| тестируемый образец | одиночный чип / линейный стек чипов |
| способ подвода зондов к образцу | ручной, моторизованный, с возможностью автоматизации |
| подвод оптических зондов | вертикальный и горизонтальный (торцевой) |
| разрешение позиционирования оптических зондов | опционально зависит от применяемых позиционеров (от 50 нм) |
| обзорные камеры микроскопа | вертикальная, горизонтальная, свободной установки |
| параметры камер микроскопа | подбираются и конфигурируются под задачи Заказчика и тип образца |
| зонды |
номенклатура зондов согласуется с Заказчиком |
| конфигурация столешницы | может дополнительно разрабатываться под задачу |
| система виброизоляции | конфигурируется под задачу Заказчика |

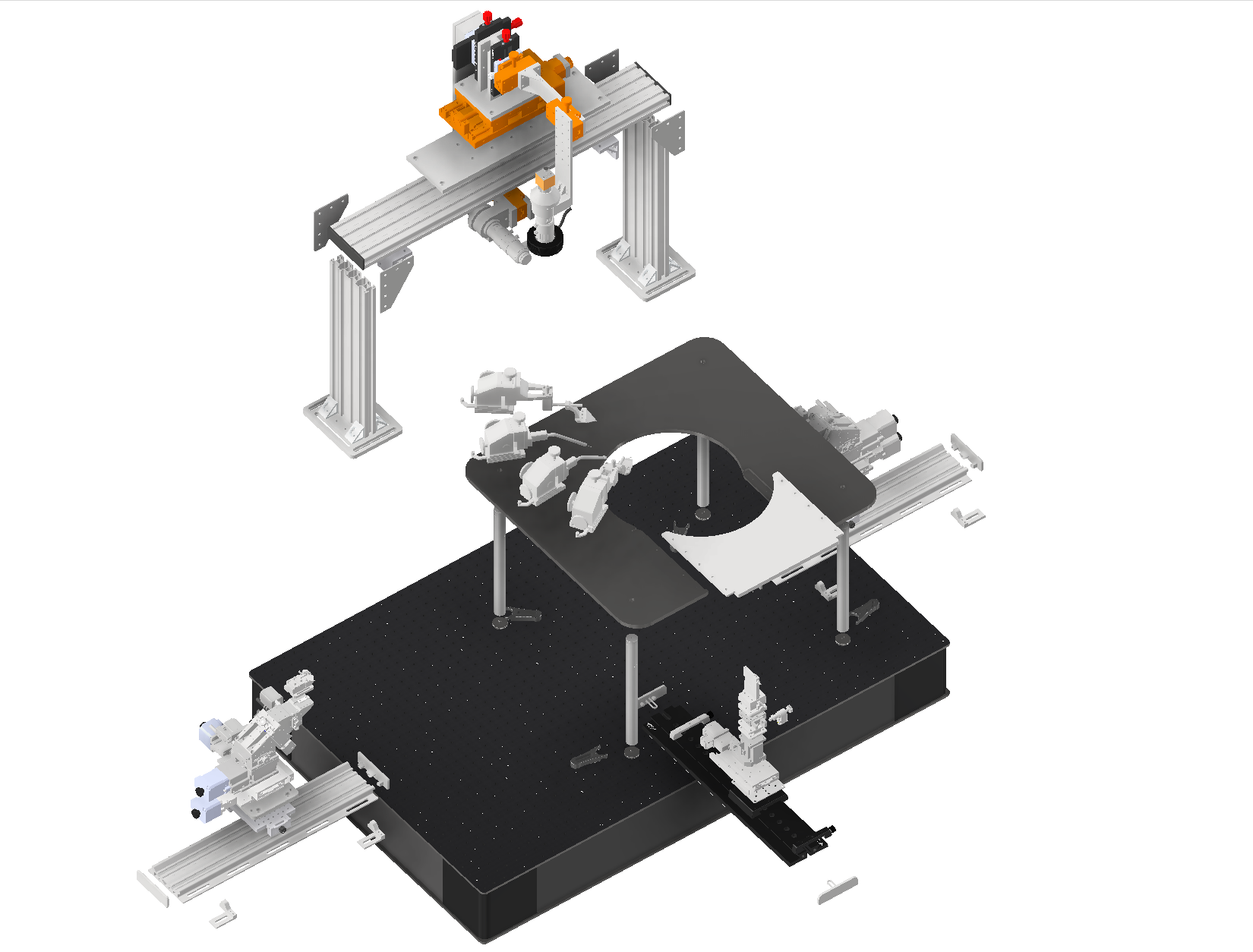

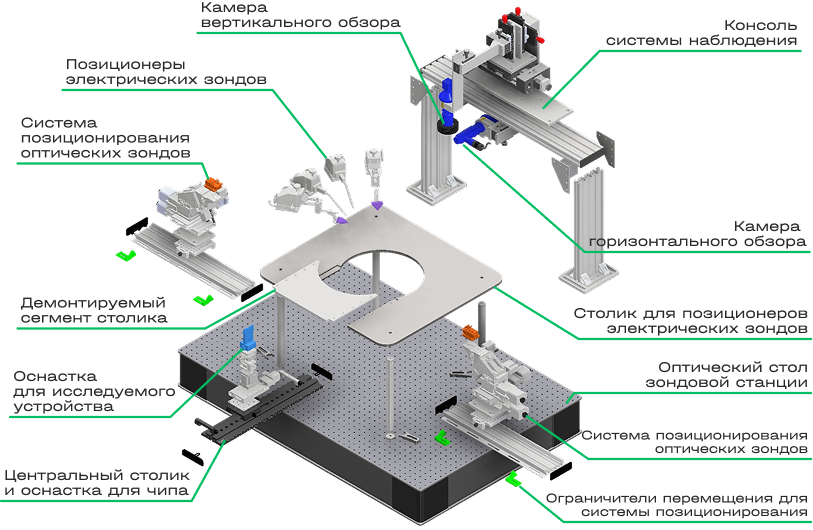

Модули зондовой станции

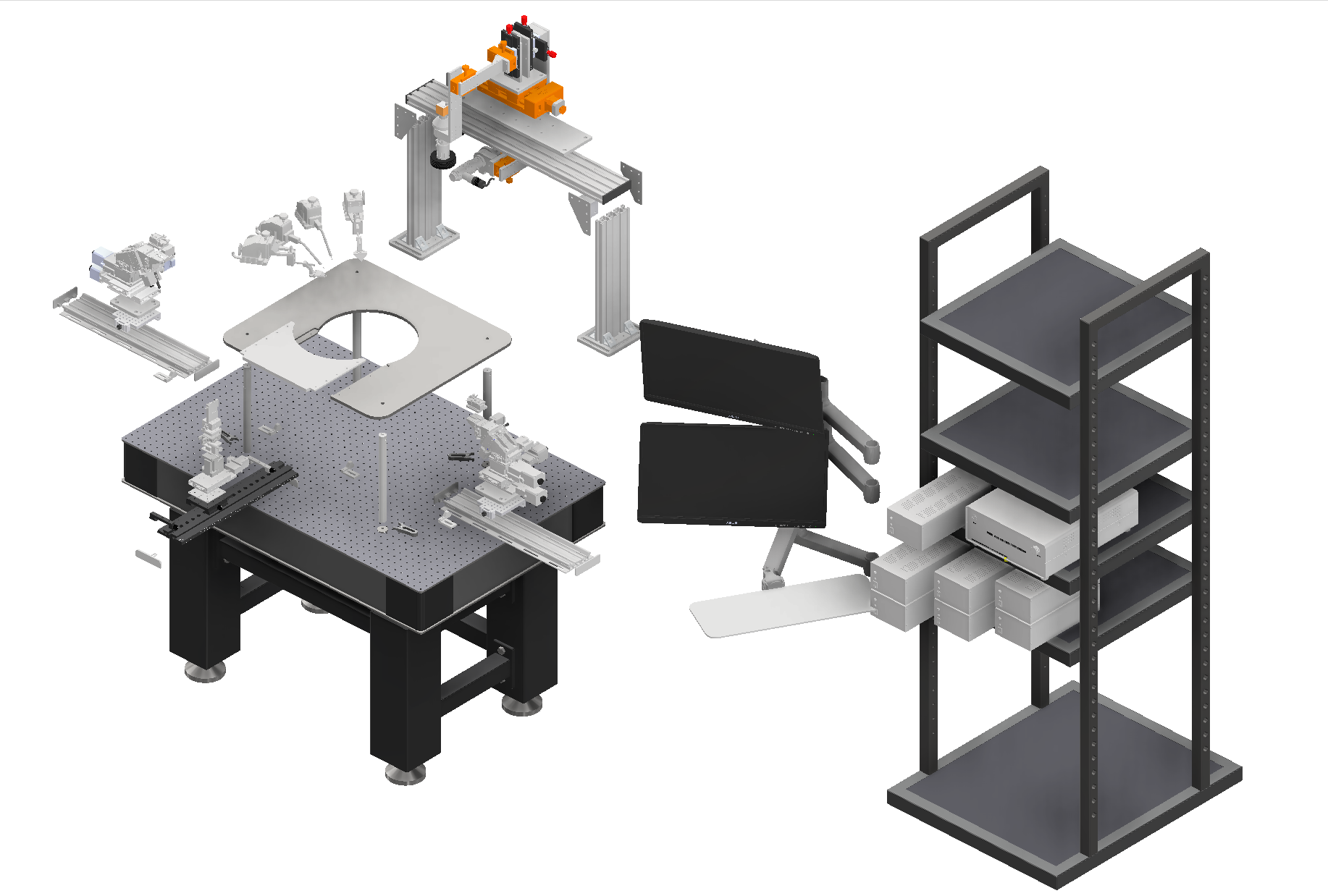

Гибкая конфигурация
Архитектура открытой платформы: конфигурация адаптирована под установку широкого спектра сменных оптических модулей и оснастки (Luminos, Suruga Seiki, Kohzu и др.).Такой подход в сочетании с гибкостью производства позволяет кастомизировать конструкцию для решения поставленных задач.
Проектирование и изготовление под заказ от Иннфокус:
- Вакуумные держатели устройства
- Держатели волокна
- Держатели волокна и FAB
- Центральные столики
PANDA Photonic Suite
Универсальная программно-аппаратная платформа для проведения автоматизированных оптических и оптоэлектронных измерений. Подробнее с ПО можно ознакомиться по ссылке https://photonics.infcs.ru/panda_photonic_suiteЛицензия ПО для образовательных учреждений и исследовательских вузов предоставляется на безвозмездной основе.
Модули PANDA Photonic Suite

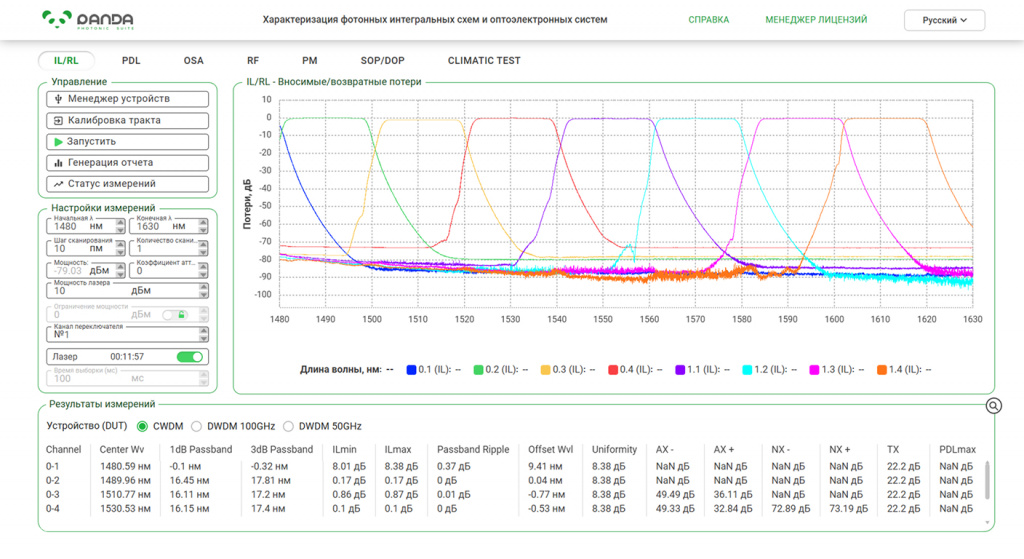

Модуль IL/RL
Отдельный модуль программного обеспечения, который позволяет проводить измерения вносимых и возвратных потерь и характеризацию AWG-чипов по стандарту ITU Grid.

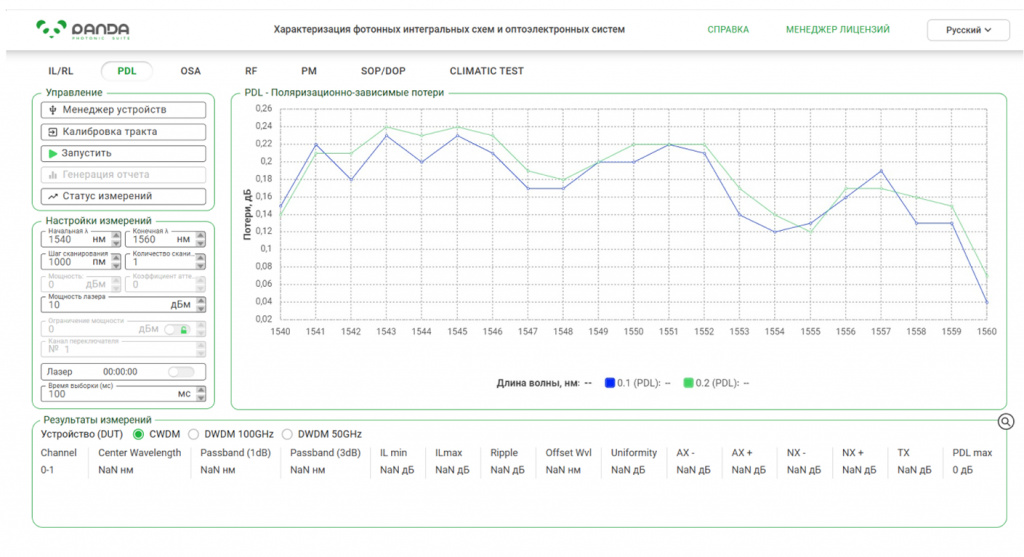

Модуль PDL
В модуле реализовано измерение поляризационно-зависимых потерь по методу «All State», что позволяет проводить полноценные измерения параметра.

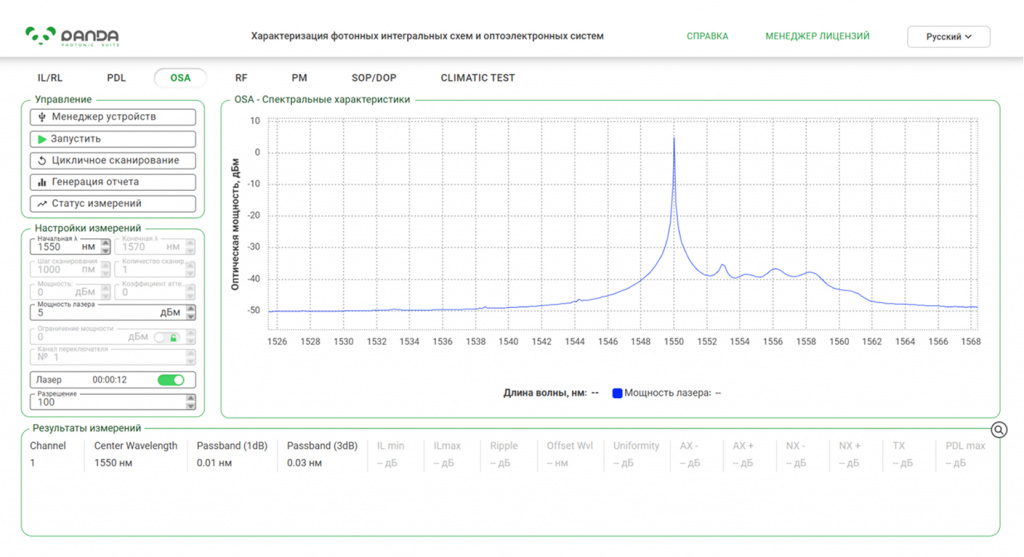

Модуль OSA
Полностью самостоятельный модуль для измерения спектральных характеристик и зависимостей. Позволяет работать не только с анализатором спектра, но и с дополнительным оборудованием для реализации полноценных спектральных измерений.

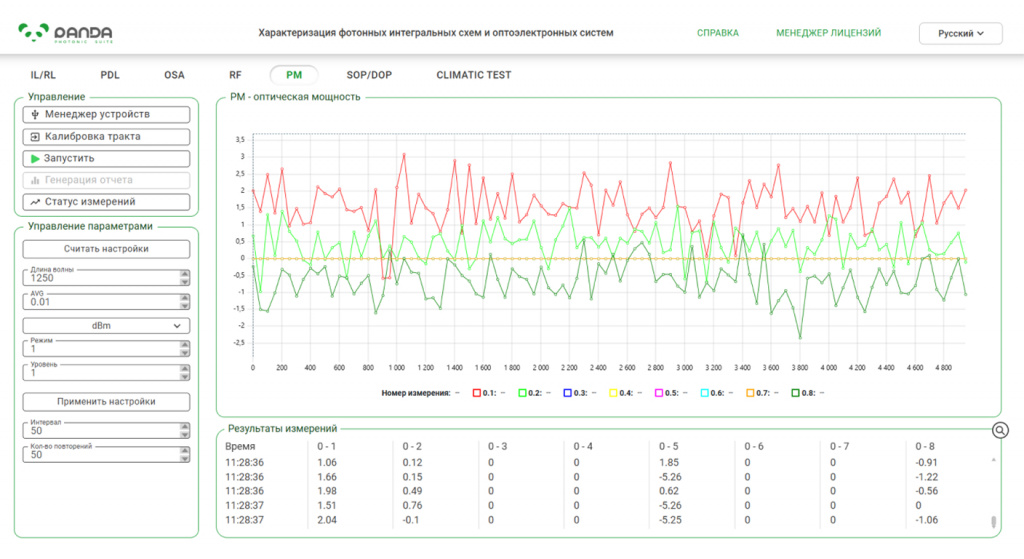

Модуль PM
Модуль, который не имеет сценарных ограничений и позволяет работать с любым интегрированным измерителем оптической мощности как с самостоятельным оборудованием.

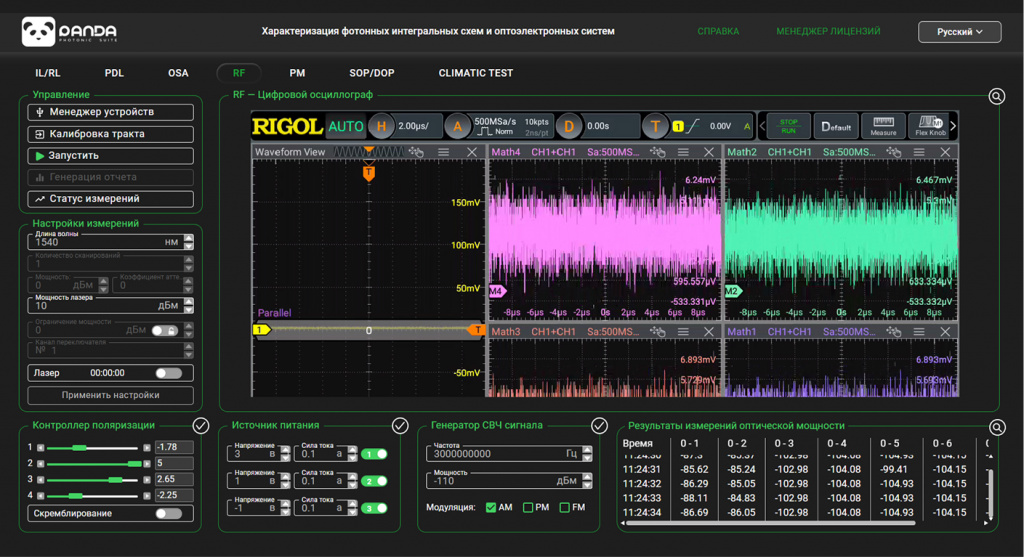

Модуль RF
Новый модуль, который дает пользователю возможность работы с оптическим и СВЧ-оборудованием для проведения оптоэлектронных измерений без сценарных ограничений и гибкой подстройкой параметров.

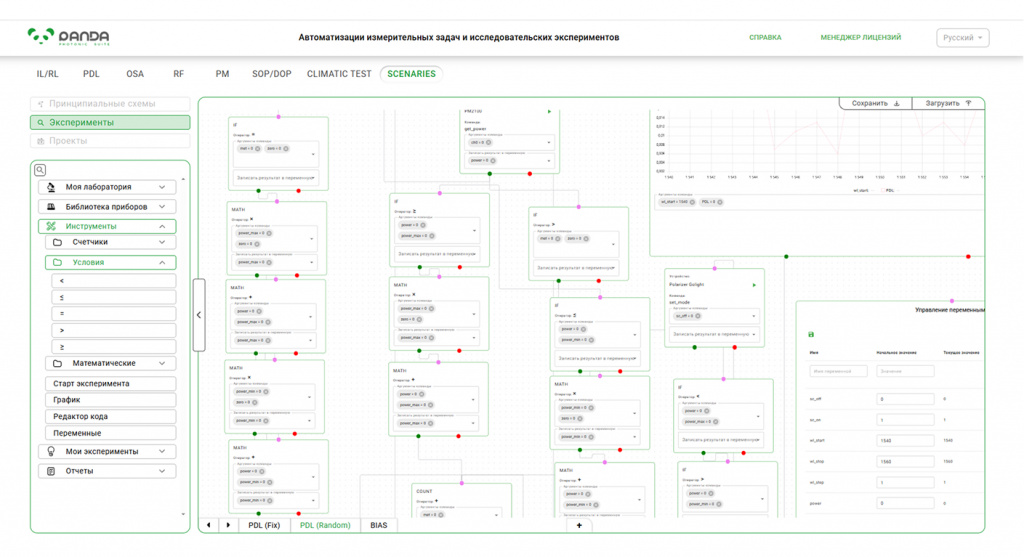

Модуль SCENARIOS
Модуль формирования гибких сценариев позволяет добавлять оборудование в виде объектов, устанавливать связи между ними и программировать сценарии измерений. Модуль позволяет:- запрограммировать повторяемые итерационно процессы;
- вручную управлять устройствами эксперимента через одну программу, что особенно актуально для приборов без физического интерфейса;
- запланировать в визуальной среде и запрограммировать эксперимент на Python для автоматизации процессов с множеством перебираемых комбинаций параметров (длин волн, частот, состояний поляризации, каналов, коэффициентов усиления и пр.);
- получать данные измерений в формате CSV для дальнейшей обработки и анализа
