Модульная платформа оптической или оптоэлектронной зондовой станции с ручным или моторизованным подводом зондов.
Главным преимуществом является возможность установить любые серийные модули или модули индивидуального изготовления
в качестве основных функциональных узлов.

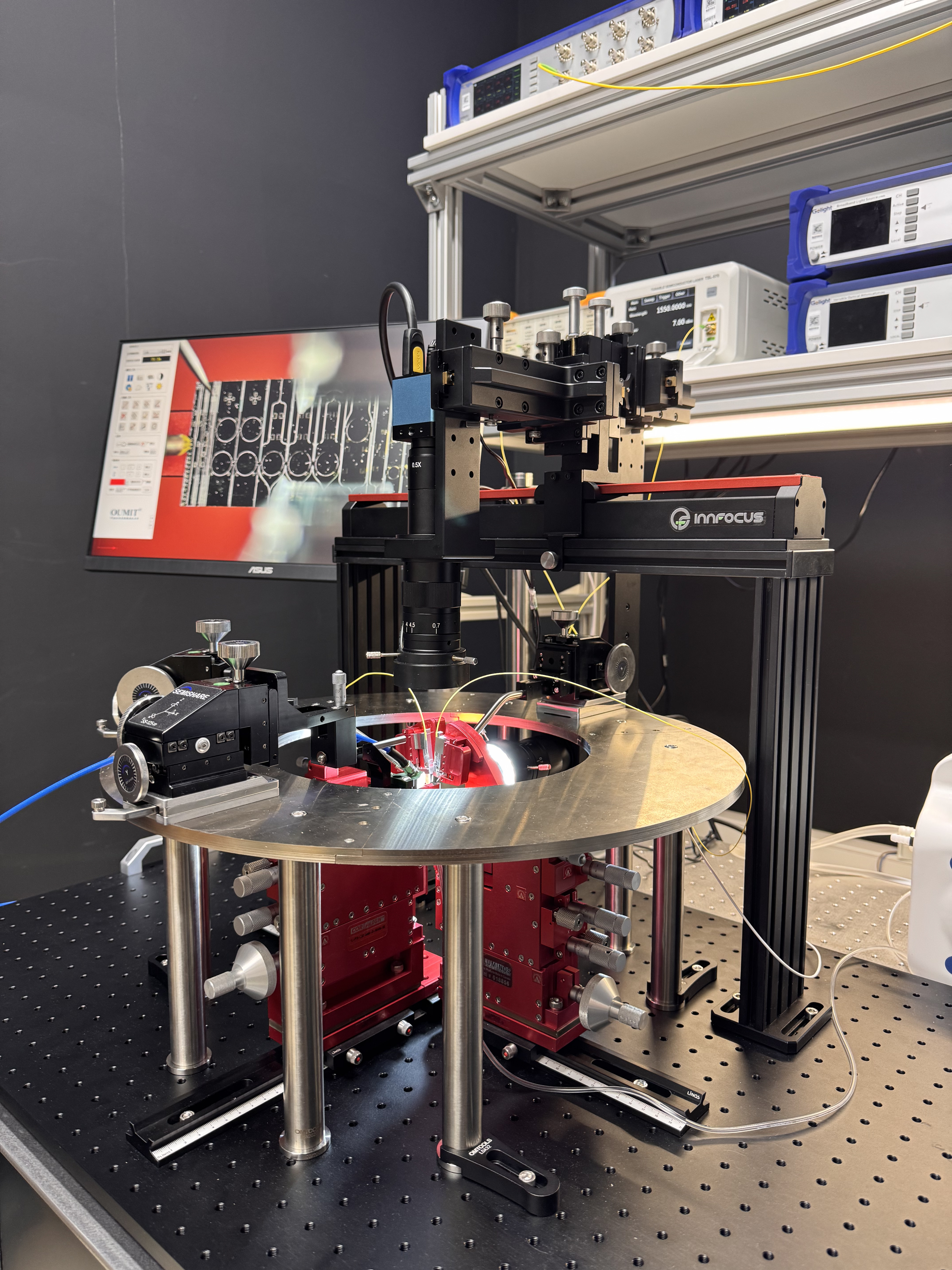

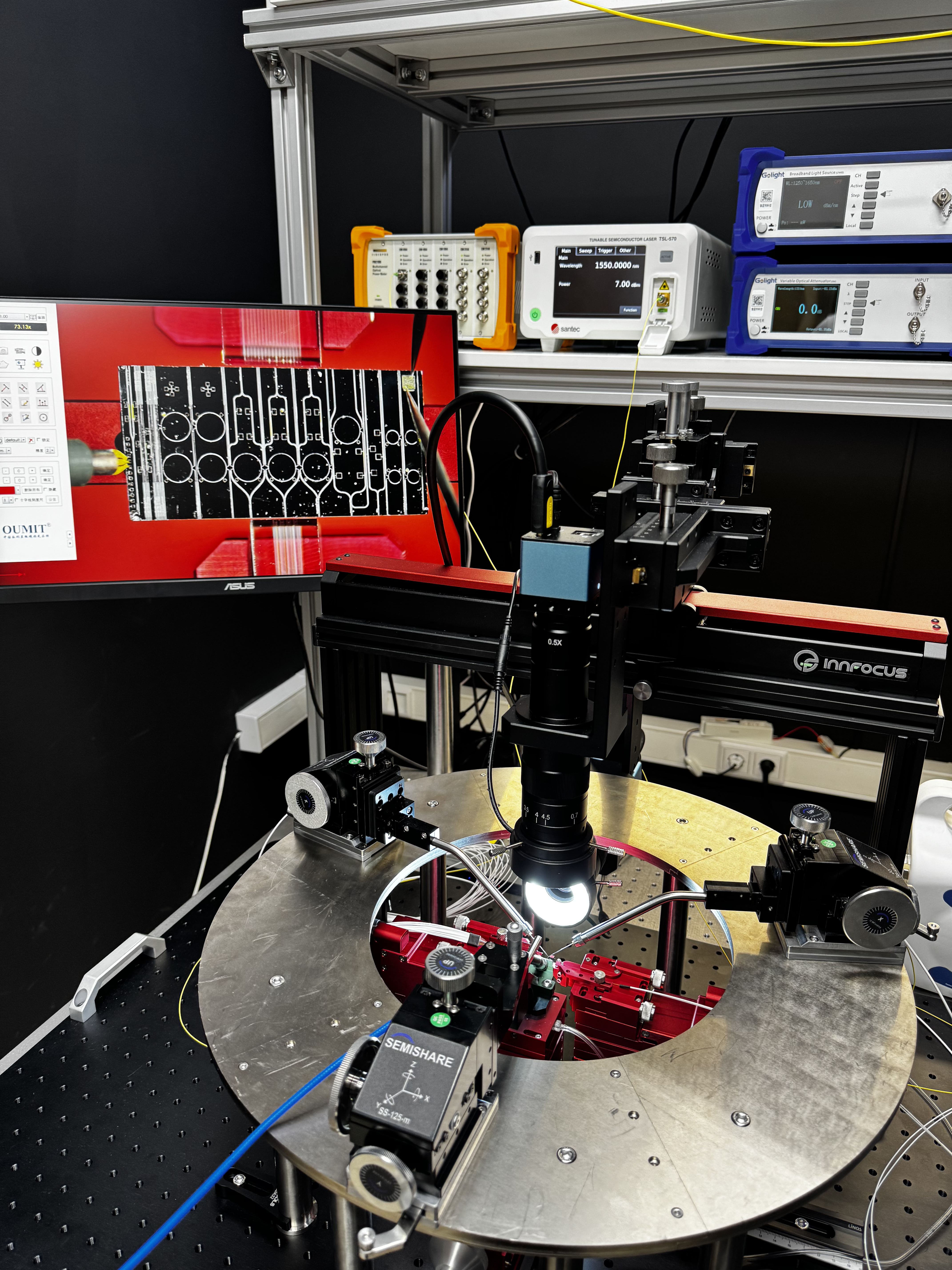

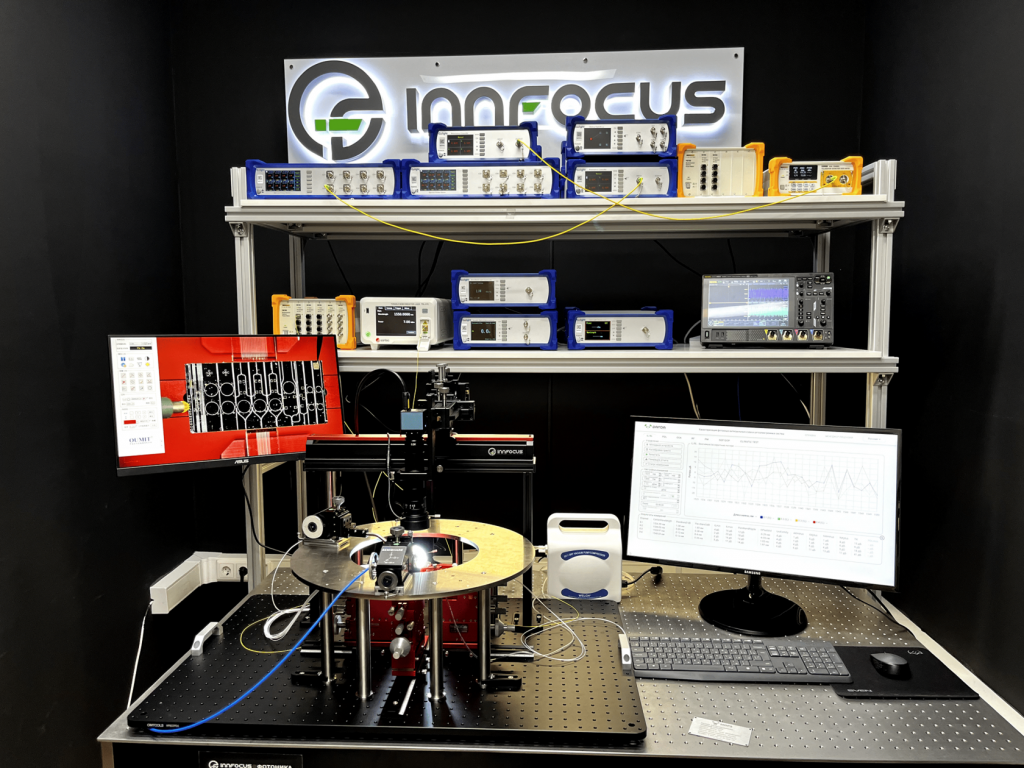

Зондовая станция MOPS-007
Зондовая станция MOPS полностью спроектирована Иннфокус, поэтому может быть модернизирована или специализирована под Ваши задачи индивидуально. Кронштейны, столешница, консоль видеомикроскопа, некоторые держатели – изготавливаются нами в соответствии с заданием Заказчика, а также в зависимости от основных выбранных компонентов.
Модульная платформа оптической или оптоэлектронной зондовой станции с ручным или моторизованным подводом зондов. Главным преимуществом является возможность установить любые серийные модули или модули индивидуального изготовления в качестве основных функциональных узлов.
Технические характеристики
| Тип зондовой станции | Оптическая / оптоэлектронная |
| Тестируемый образец | Одиночный чип / линейный стек чипов |
| Способ подвода зондов к образцу | Ручной |

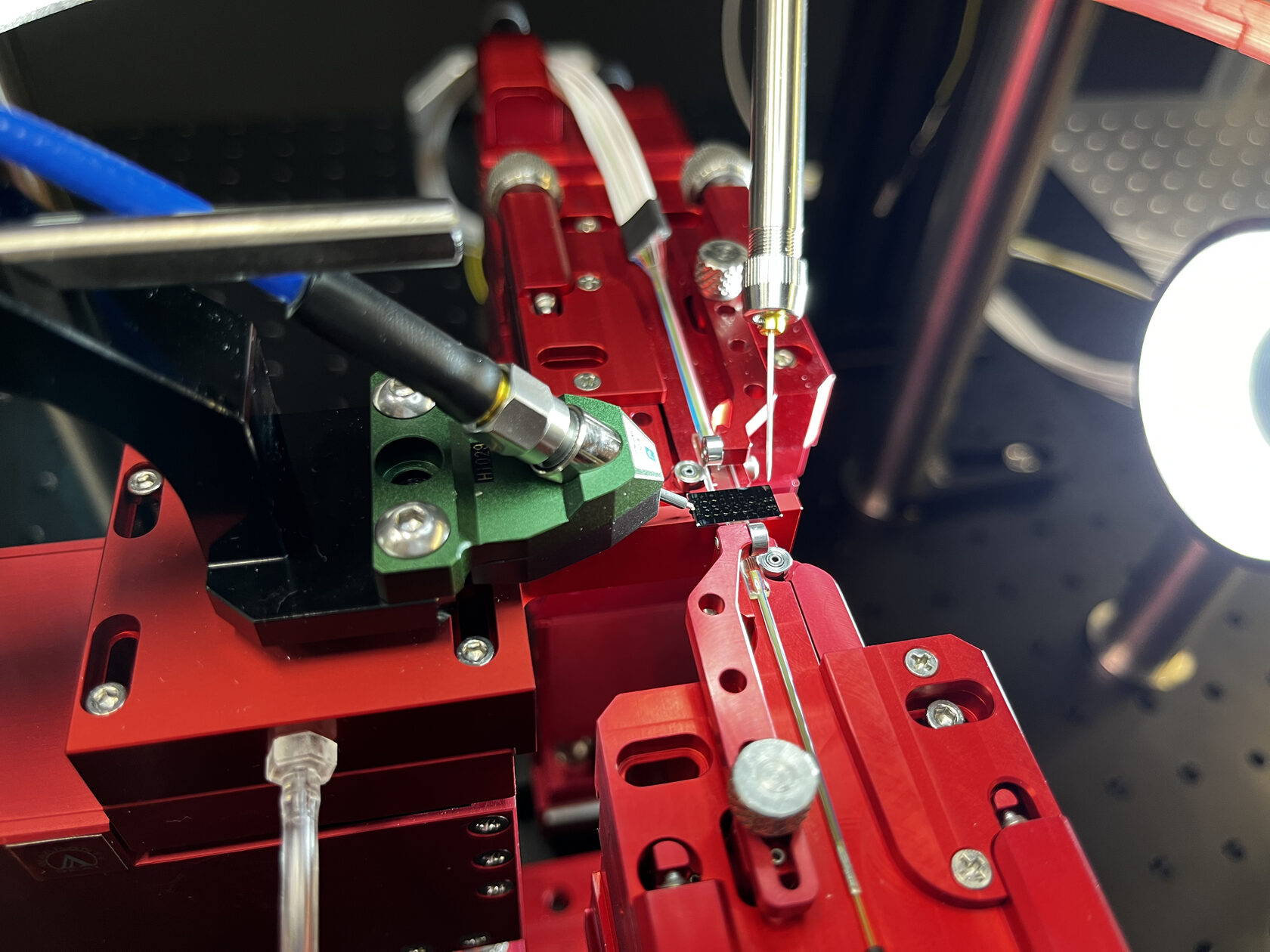

| Подвод оптических зондов | Вертикальный и горизонтальный (торцевой) |
| Разрешение позиционирования оптических зондов | Опционально зависит от применяемых позиционеров от 20 до 125 нм |
| Обзорные камеры микроскопа | Вертикальная, горизонтальная, свободной установки |
| Параметры камер микроскопа | Подбираются и конфигурируются под задачи Заказчика и тип образца |
| Зонды | Номенклатура зондов согласуется с Заказчиком |

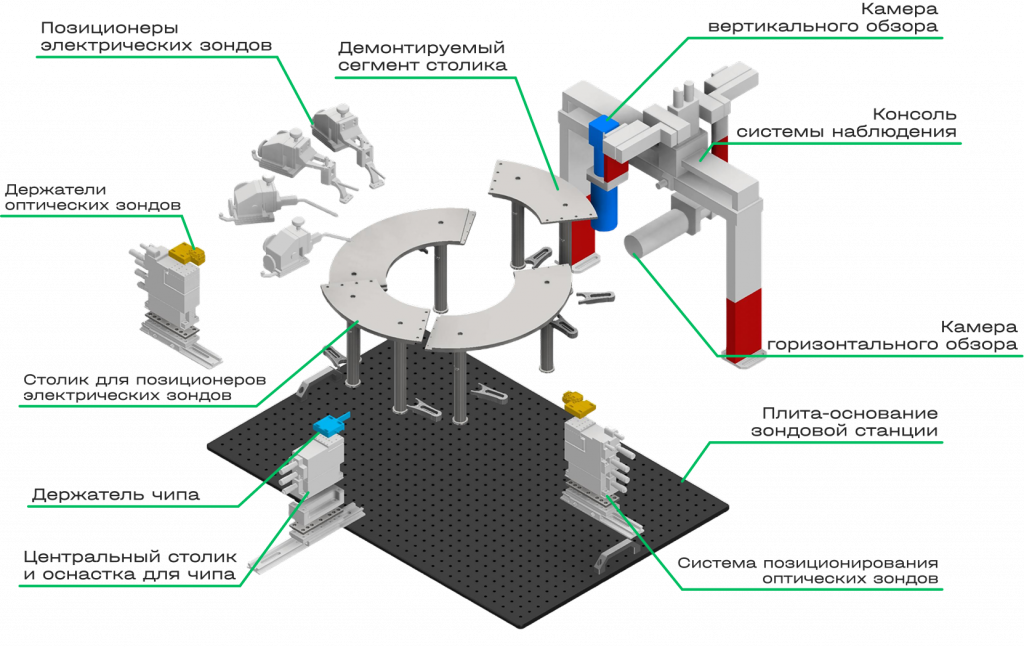

Модули зондовой станции
.png "MOPS-007 (1).png")
Гибкая конфигурация
Архитектура открытой платформы: конфигурация адаптирована под установку широкого спектра сменных оптических модулей и оснастки (Luminos, Suruga Seiki, Kohzu и др.).Такой подход в сочетании с гибкостью производства позволяет кастомизировать конструкцию для решения поставленных задач.
PANDA Photonic Suite
Универсальная программно-аппаратная платформа для проведения автоматизированных оптических и оптоэлектронных измерений. Подробнее с ПО можно ознакомиться по ссылке https://photonics.infcs.ru/panda_photonic_suiteЛицензия ПО для образовательных учреждений и исследовательских вузов предоставляется на безвозмездной основе.
Модули PANDA Photonic Suite
Модуль IL/RL
Отдельный модуль программного обеспечения, который позволяет проводить измерения вносимых и возвратных потерь и характеризацию AWG-чипов по стандарту ITU Grid.
Модуль PDL
В модуле реализовано измерение поляризационно-зависимых потерь по методу «All State», что позволяет проводить полноценные измерения параметра.
Модуль OSA
Полностью самостоятельный модуль для измерения спектральных характеристик и зависимостей. Позволяет работать не только с анализатором спектра, но и с дополнительным оборудованием для реализации полноценных спектральных измерений.
Модуль PM
Модуль, который не имеет сценарных ограничений и позволяет работать с любым интегрированным измерителем оптической мощности как с самостоятельным оборудованием.
Модуль RF
Новый модуль, который дает пользователю возможность работы с оптическим и СВЧ-оборудованием для проведения оптоэлектронных измерений без сценарных ограничений и гибкой подстройкой параметров.
Модуль SCENARIOS
Модуль формирования гибких сценариев позволяет добавлять оборудование в виде объектов, устанавливать связи между ними и программировать сценарии измерений. Модуль позволяет:- запрограммировать повторяемые итерационно процессы;
- вручную управлять устройствами эксперимента через одну программу, что особенно актуально для приборов без физического интерфейса;
- запланировать в визуальной среде и запрограммировать эксперимент на Python для автоматизации процессов с множеством перебираемых комбинаций параметров (длин волн, частот, состояний поляризации, каналов, коэффициентов усиления и пр.);
- получать данные измерений в формате CSV для дальнейшей обработки и анализа
