Предназначена для выполнения клеевой оптической стыковки в R&D исследованиях, лабораторных и опытно-конструкторских работах.
Ручная система стыковки с моторизованным приводом инструментов

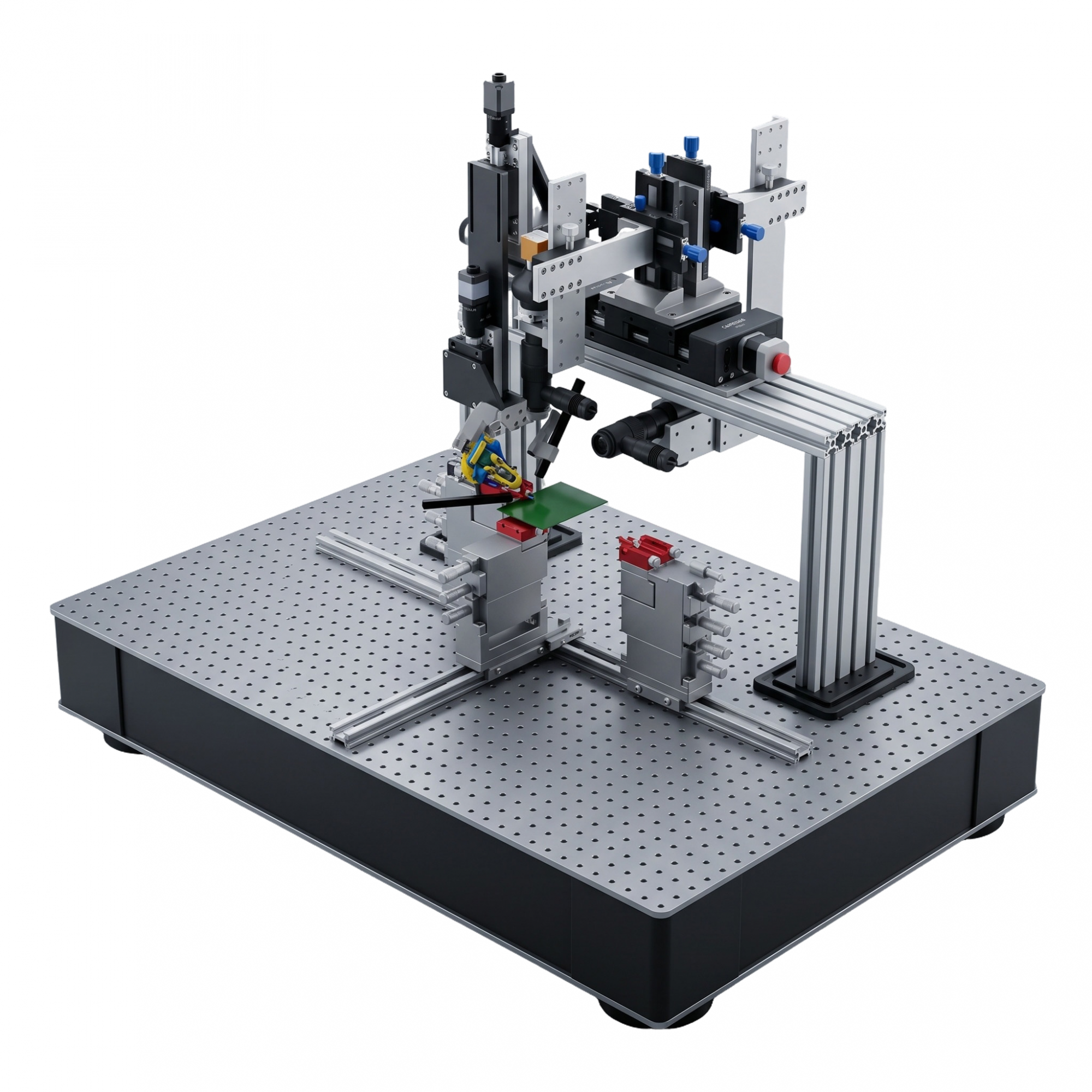

SHUTTLE – модульная платформа, которая позволяет гибко конфигурировать ручную систему клеевой оптической стыковки с моторизованным приводом инструментов: дозатора клея и УФ-головок отверждения – а также возможностью моторизованного независимого перемещения модуля видеомикроскопа по оси Х для обзора нескольких областей образца, например двух его краев с оптическими волноводами.

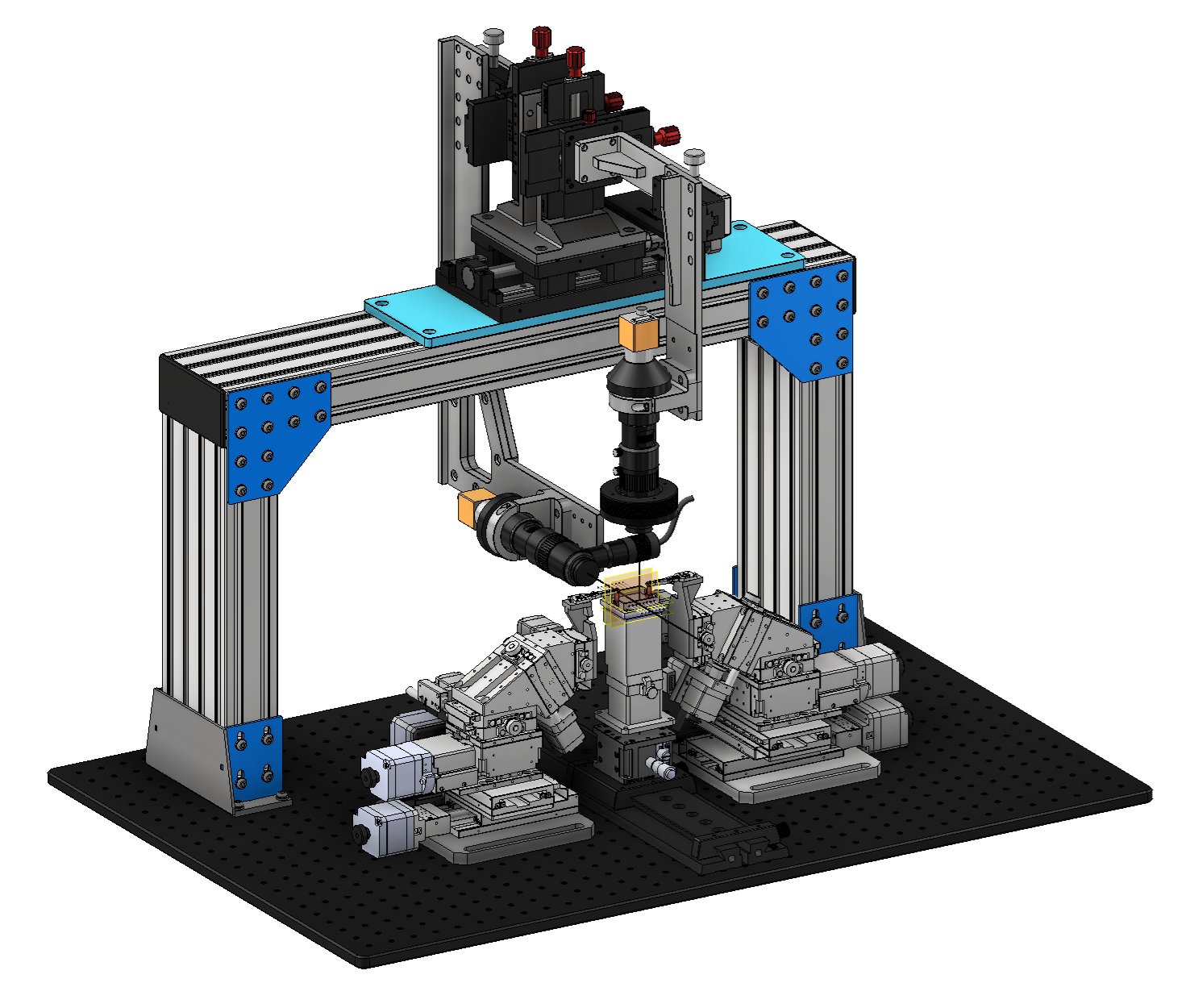

Система состоит из жесткой П-образной консоли, на которой размещены модуль видеомикроскопа с горизонтальной и вертикальной камерами с ручными zoom-объективами, модуль дозирования и модуль УФ-отверждения клея. Конфигурация системы позволяет настраивать положение камер, шприца-дозатора и головок УФ-отверждения с помощью ручных и моторизованных позиционеров.
Отдельное внимание при проектировании SHUTTLE было уделено узлу настройки в пространстве положения шприца-дозатора для реализации возможности подвода иглы в различные области рабочей зоны под разными углами.

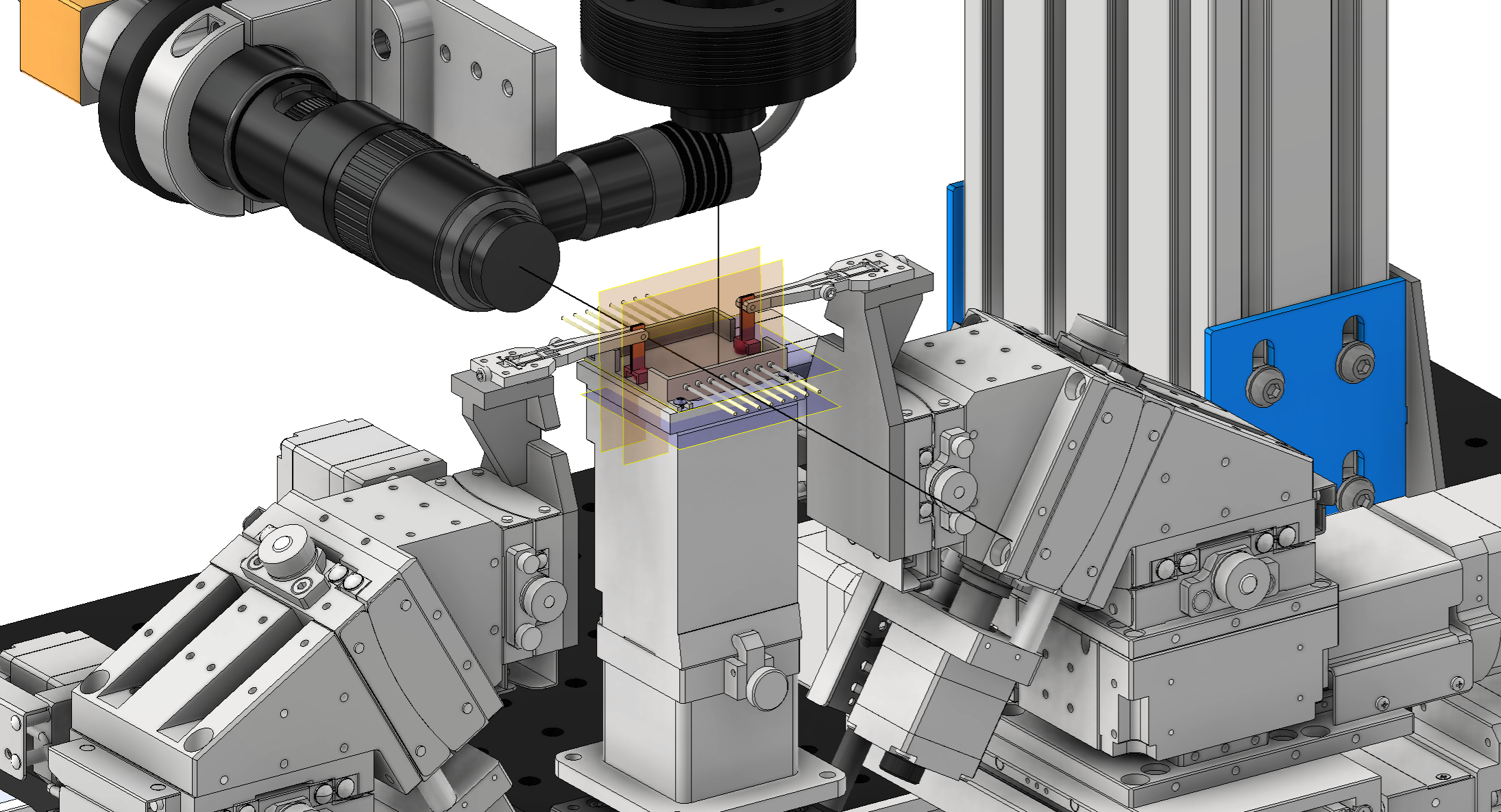

В рабочей области расположены 6-ти осевые позиционеры для прецизионной юстировки оптических волокон и оптоволоконных массивов с чипом ФИС с разрешением до 10 нм.
В зависимости от задач Заказчика, могут быть применены изделия от производителей: Luminos, Suruga Seiki, Kohzu Precision, а также китайских производителей.

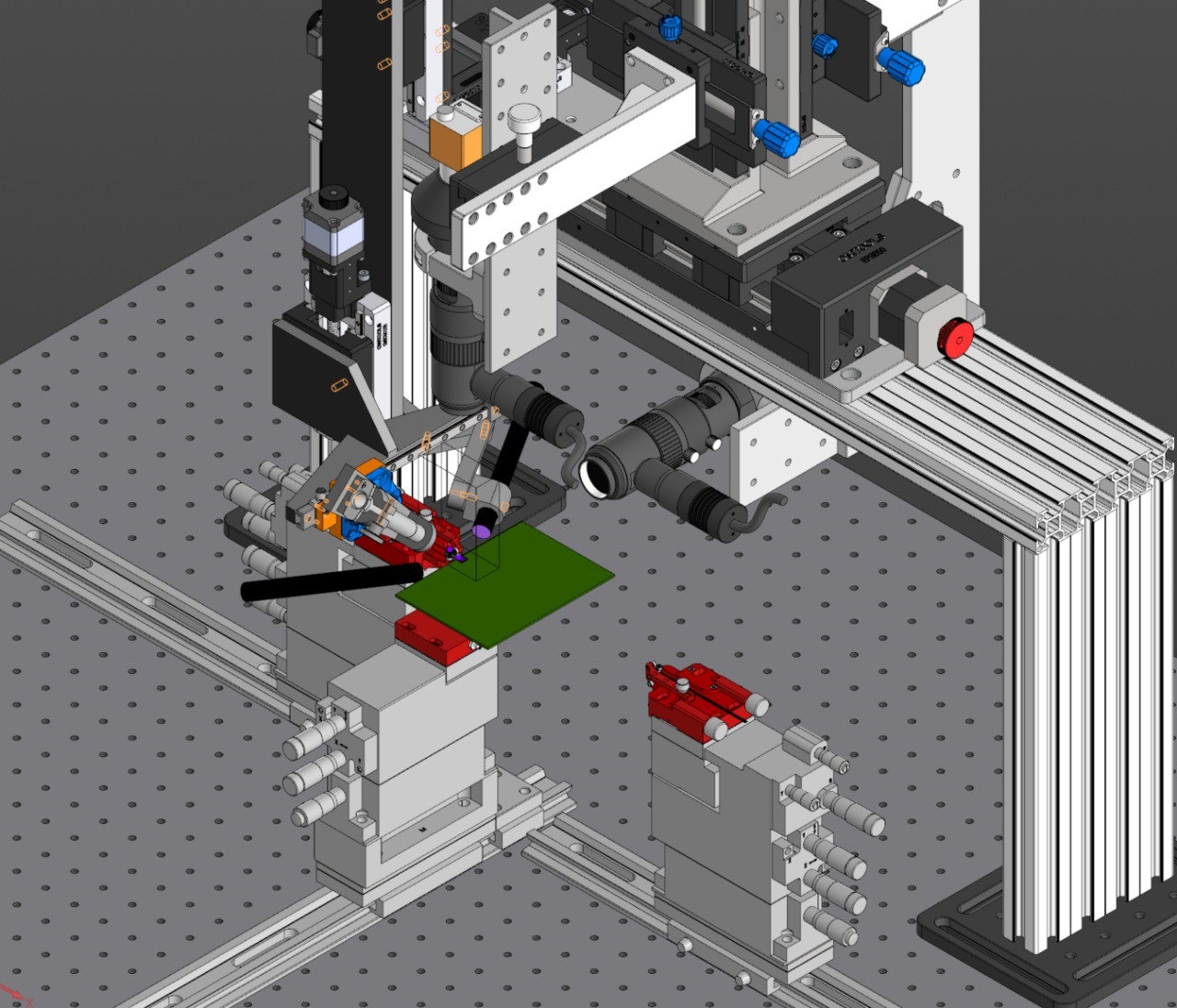

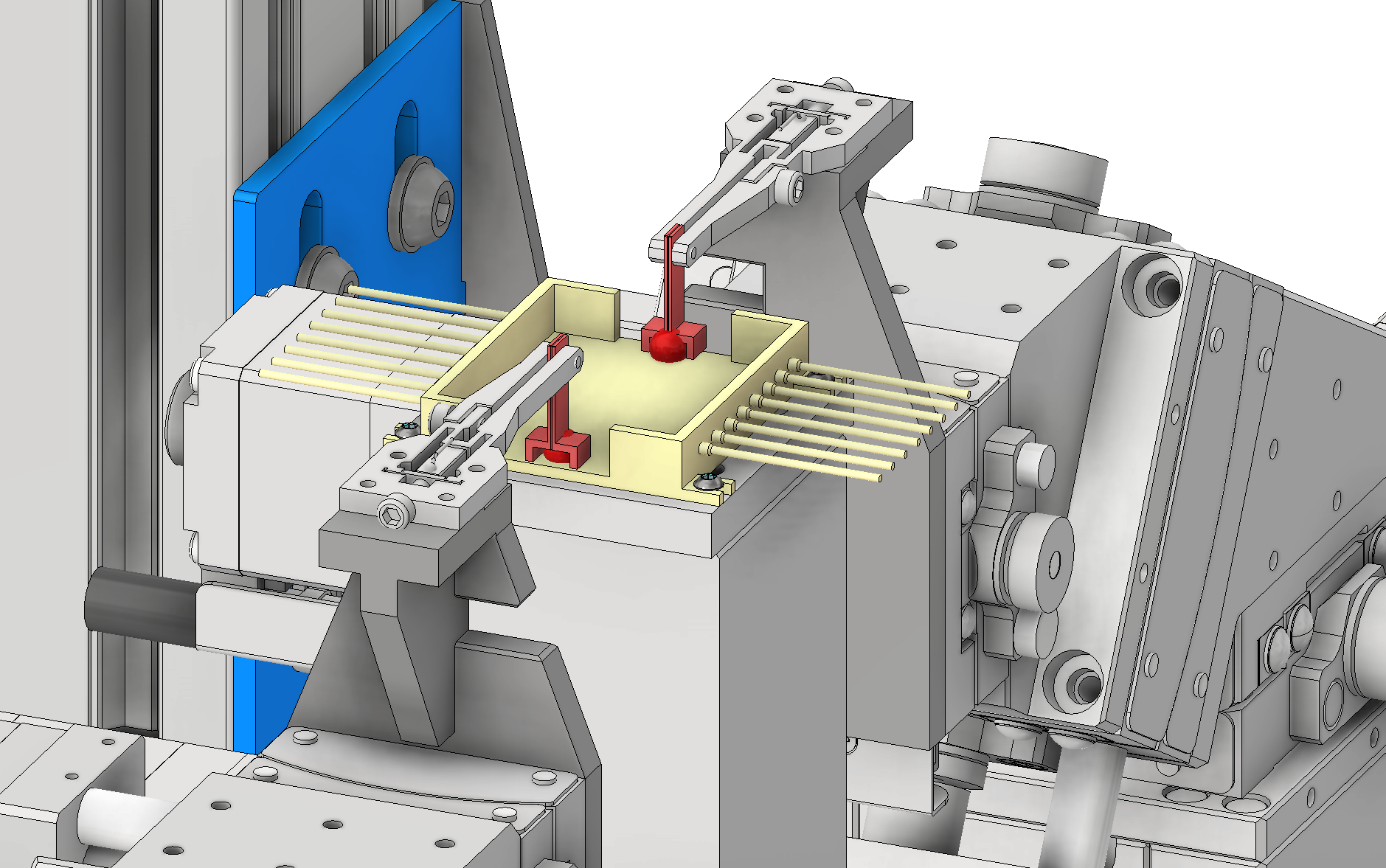

Чип ФИС размещается на центральном столике, оснащенном вакуумным и механическим прижимом. Для упрощения размещения ФИС и осуществления процедур первичной подстройки позиционеры и центральный стол размещаются на рельсовой системе.
SHUTTLE полностью спроектирован Иннфокус, поэтому может быть модернизирован или специализирован под Ваши задачи индивидуально. Например, если требуется реализовывать стыковку ФИС в корпусе. Мы реализуем специальные миниатюрные держатели для манипуляции стыкуемыми объектами в ограниченном пространстве, а также применим подходящие 6-осевые позиционеры.
Технические характеристики
| Юстировка оптических волокон | ручная |
| Линейное разрешение позиционеров | до 20 нм |
| Подвод шприца и УФ-головок | ручной |
| Модуль подведения электрических зондов | наличие |
| Подвод позиционеров в рабочую область | рельсовая система |
*для примененных в примере систем фирмы Luminos
Гибкая конфигурация
Архитектура открытой платформы: конфигурация адаптирована под установку широкого спектра сменных оптических модулей и оснастки (Luminos, Suruga Seiki, Kohzu и др.).Такой подход в сочетании с гибкостью производства позволяет кастомизировать конструкцию для решения поставленных задач.
