Автоматизированная лазерная система стыковки ААПК-СК

Запросить коммерческое предложение

Подробнее

Характеристики

Производитель

—

ПНППК

Описание
Технические характеристики

Система стыковки оптоволоконных выводов с фотонными интегральными схемами (ФИС)

Системы стыковки оптических волокон с ФИС предназначены для прецизионного совмещения и фиксации оптических волокон с волноводами фотонных чипов с обеспечением стабильного соединения. Такие системы используются как при тестировании прототипов в R&D лабораториях, так и в индустриальных процессах производства устройств на базе ФИС.

Назначение

Стыковка WDM-устройств с оптоволоконными массивами;
Стыковка PLC-разветвителей;
Стыковка интегрально-оптических фазовых и амплитудных модуляторов;
Реализация микрооптических сборок;
Сборка гибридных схем, в том числе фотодиодов и лазерных модулей;
Сборка специальных ФИС: каскадных модуляторов, математических, квантовых и других устройств.

Полный цикл разработки, поставки и сопровождения

Инженерный анализ задачи Заказчика

Геометрия устройств	Характеризация ФИС	Дополнительные требования
Номенклатура ФИС; Размеры ФИС; Количество оптических входов/выходов; Тип стыкуемых волокон и FAB; Расположение волноводов для горизонтальной стыковки; Наличие/отсутствие вспомогательных монтажных элементов.	Материал ФИС; Диаметр поля моды волноводов ФИС; Спектральные характеристики; Тип стыковки (вертикальная, горизонтальная); Стыковка в корпусе/открытого чипа.	Требования к вносимым оптическим потерям; Требования к возвратным оптическим потерям; Требования к механическому качеству соединения; Условия эксплуатации устройства; Необходимость подведения электрических зондов.

Гибкое конфигурирование

Гибкое конфигурирование системы и кастомизация конструкции установки под задачу Заказчика.

Иннфокус и конструкторское бюро производителя установок ПНППК реализуют разработку и поставку системы «под ключ».

Сервис и поддержка

Пусконаладка и инструктаж

Регламентированная процедура ПНР и проведение детального инструктажа сотрудников Заказчика:

программа и методика испытаний;
протокол приемо-сдаточных испытаний;
детальный инструктаж сотрудников Заказчика.

Техническая поддержка

Регулярное развитие функционала и обновление ПО;
Оперативные консультации в чате технической поддержки от разработчика;
Возможность приобретения углубленного инструктажа для подготовки и оптимизации работы операторов.

Техническое обслуживание по России

Техническое сопровождение и обслуживание установок реализуется полнофункциональным сервисным центром производителя по всей России;
Возможность приобретения комплексного постгарантийного технического обслуживания.

Разработка серийной технологии

Возможность поставки Систем с разработкой серийной технологии стыковки устройств Заказчика по договору НИР или НИОКТР:

экономит Заказчику от 2 лет проведения опытных работ;
гарантия оптико-механических характеристик;
проведение термомеханических испытаний.

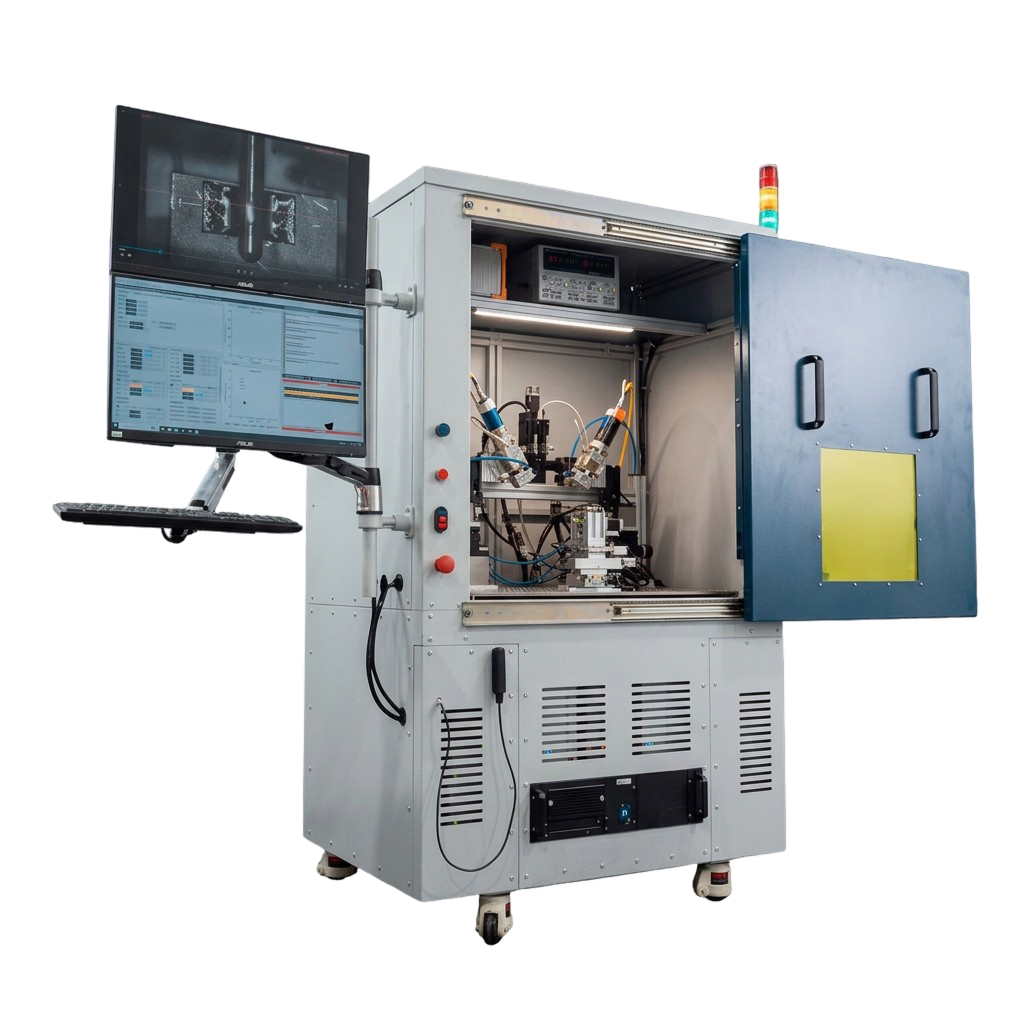

Автоматизированная лазерная система стыковки ААПК-СК

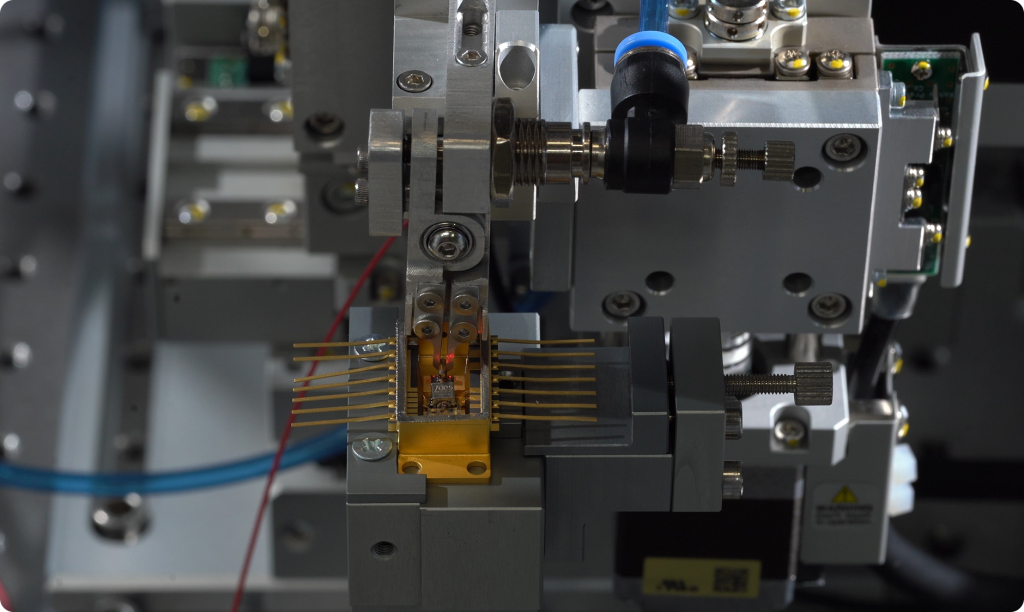

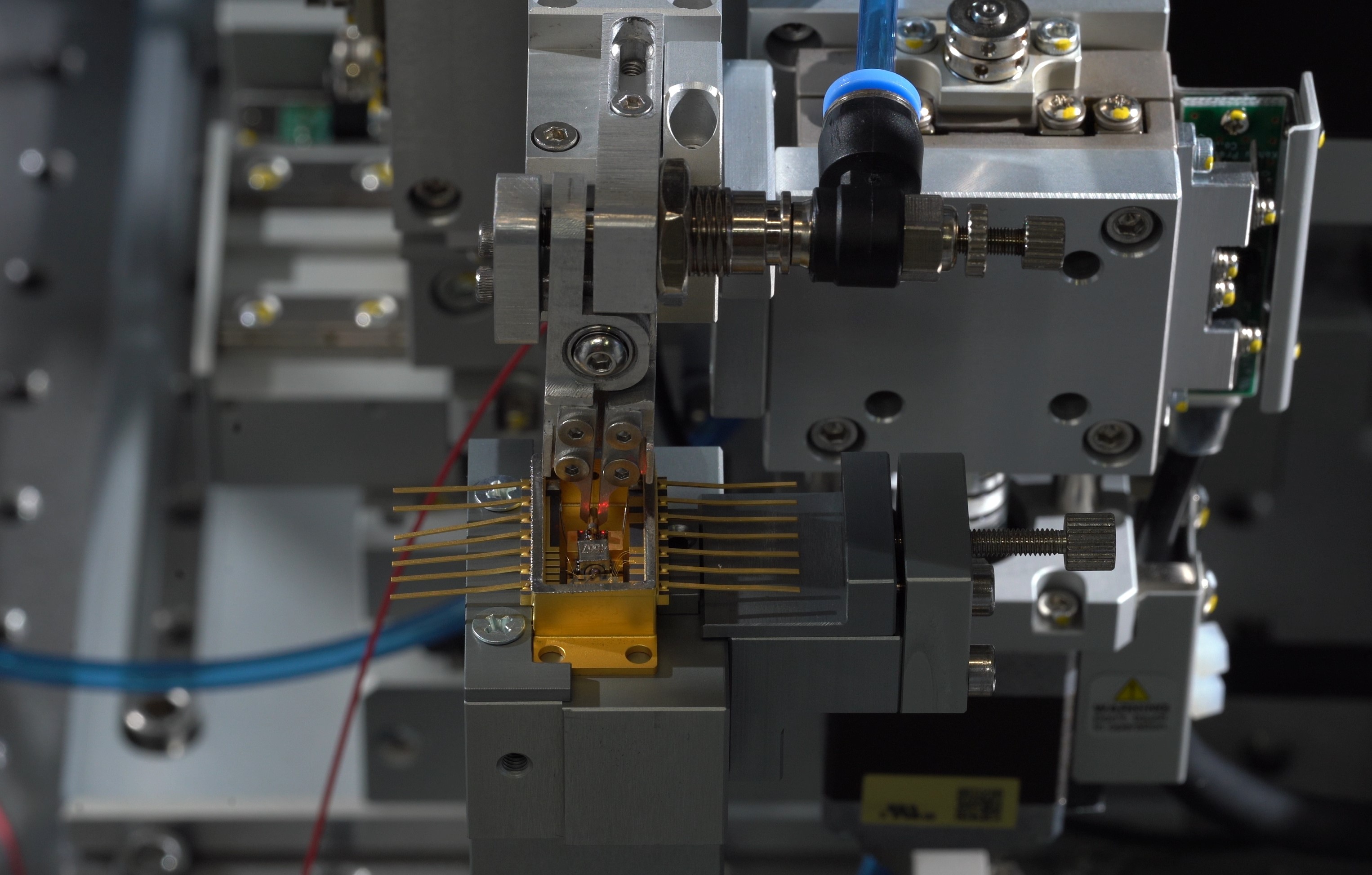

Лазерная система стыковки предназначена для ответственных соединений с повышенными термическими и механическими требованиями. Система подходит для сборки TOSA/ROSA/BiDi модулей, а также для сборки различных устройств в стандартных корпусах типа BTF с помощью омега-клипс.

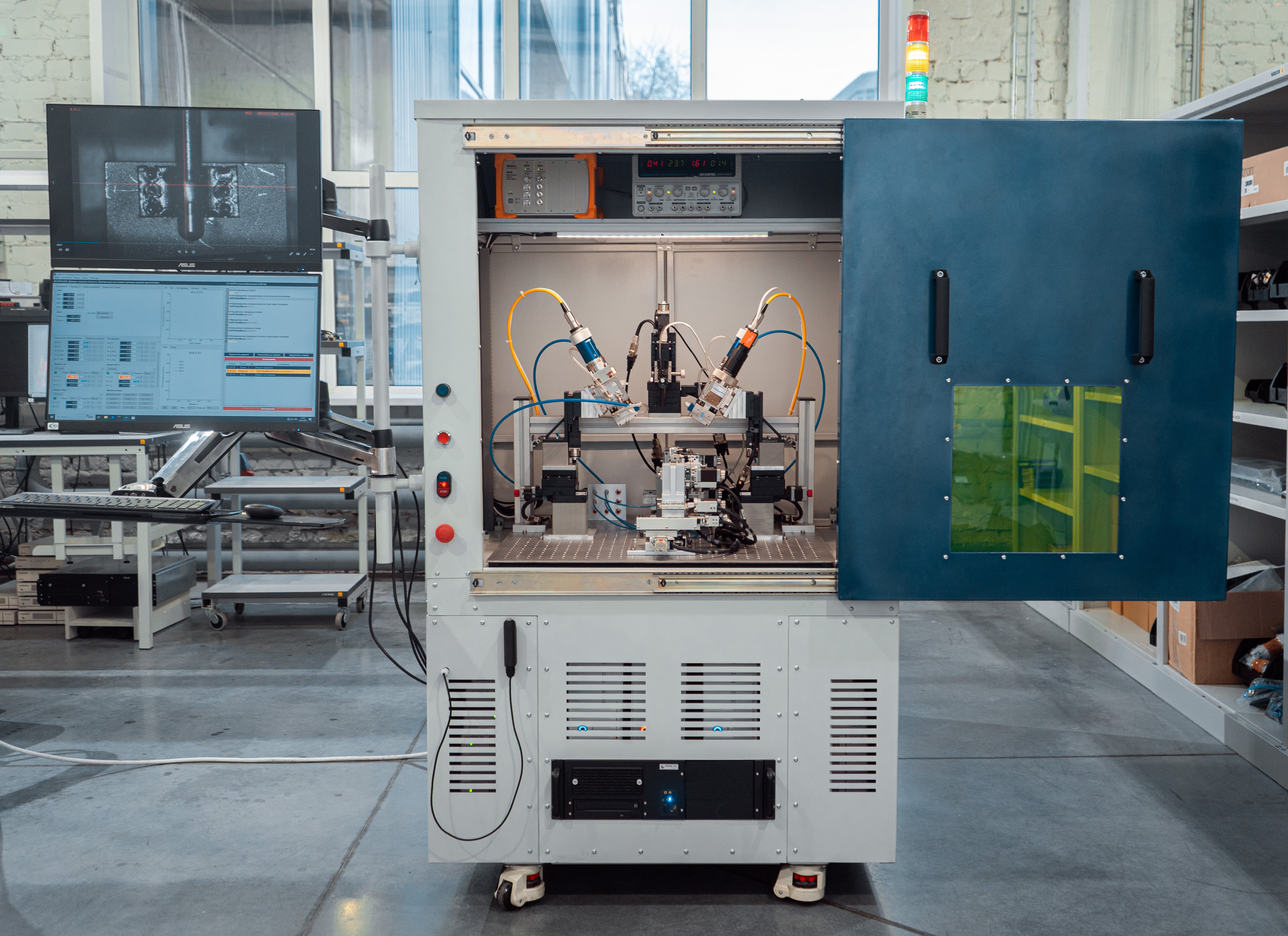

Система оснащена мощными оптоволоконными лазерами, конфигурация лазерных модулей выбирается в зависимости от задачи:

Система для сборки планарных модулей в корпусе типа BTF оснащается одно или двумя 6-ти осевыми платформами и 2-мя лазерными модулями.
Система для сборки модулей TOSA/ROSA с помощью трехточечной сварки оснащается 5-ти осевым центральным столом, вертикальным Z-позиционером и 3-мя лазерными модулями.

Технические характеристики

Количество лазерных модулей	до 3-х
Линейное разрешение позиционеров	до 50 нм
Количество камер наблюдения	до 4-х
Сборка устройства в корпусе	BTF, TO-46 и др.
ПО индустриального уровня	наличие

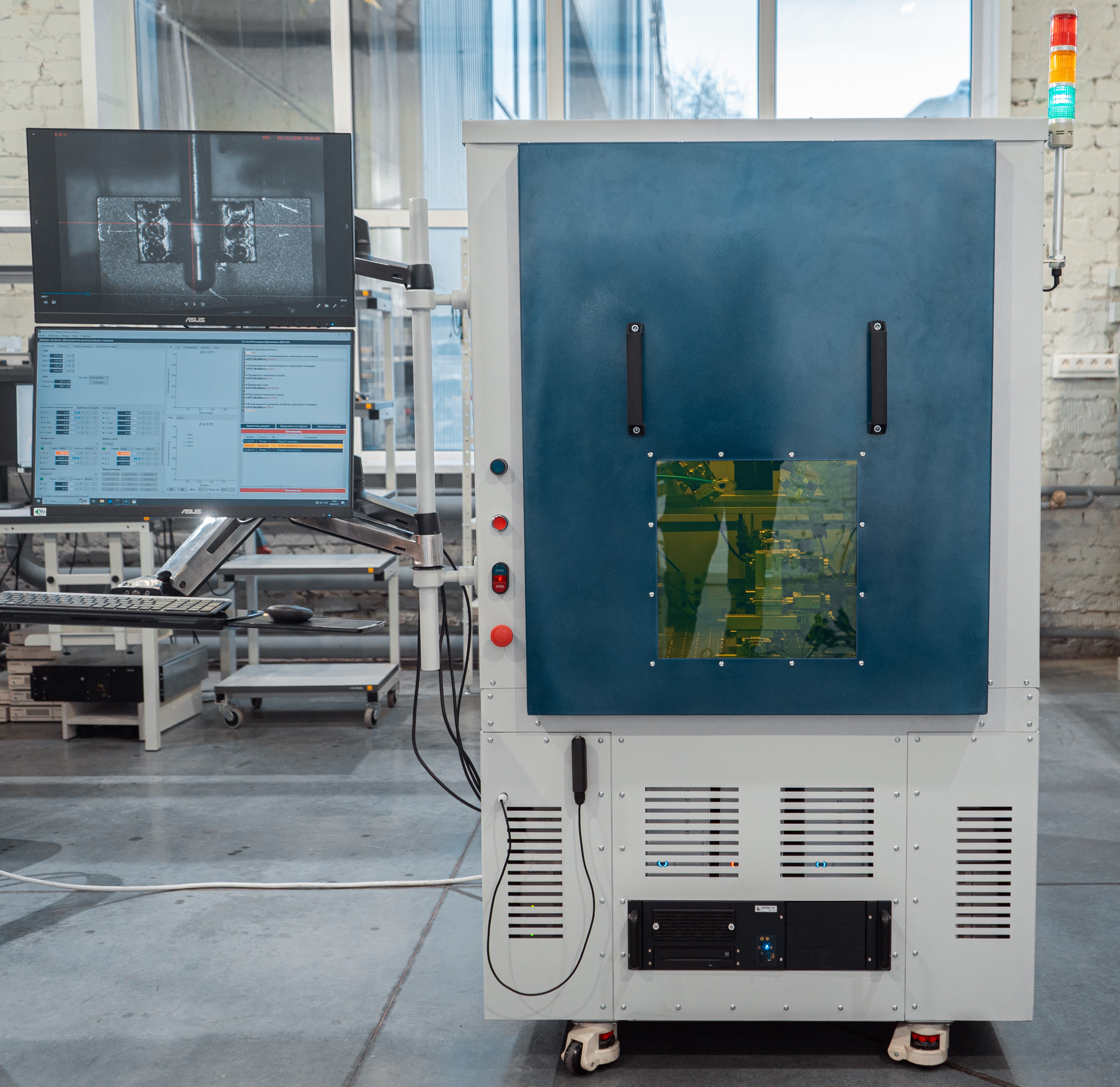

Система защиты от лазерного излучения	закрытый бокс с датчиками положения
