Автоматизированная клеевая система стыковки ААПК-СК
Предназначена для выполнения торцевой и вертикальной клеевой оптической стыковки с высокой степенью автоматизации и производительности. Подходит для промышленного применения и R&D высокого уровня.
Характеристики
Производитель
—
ПНППК
Автоматизированная клеевая система стыковки ААПК-СК
Система стыковки оптоволоконных выводов с фотонными интегральными схемами (ФИС)

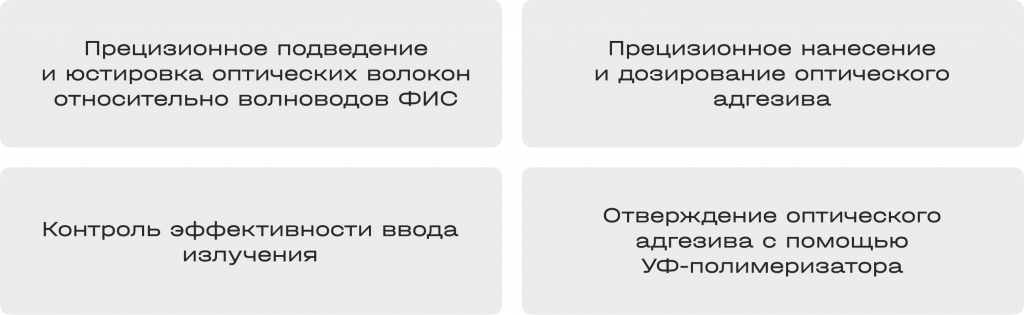

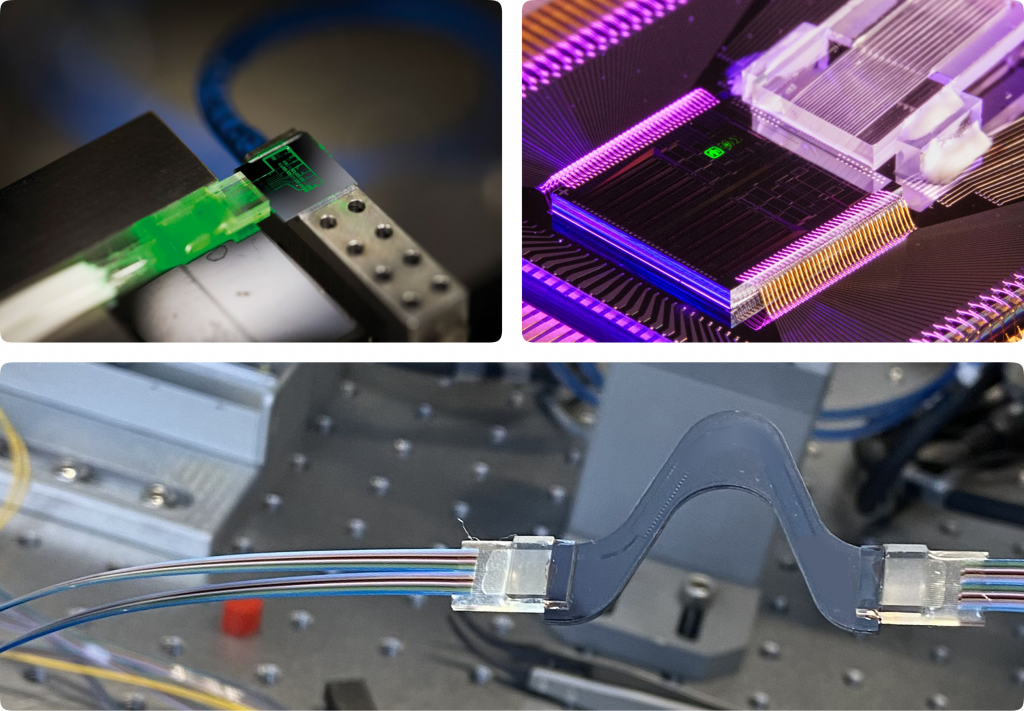

Системы стыковки оптических волокон с ФИС предназначены для прецизионного совмещения и фиксации оптических волокон с волноводами фотонных чипов с обеспечением стабильного соединения. Такие системы используются как при тестировании прототипов в R&D лабораториях, так и в индустриальных процессах производства устройств на базе ФИС.
Назначение
- Стыковка WDM-устройств с оптоволоконными массивами;
- Стыковка PLC-разветвителей;
- Стыковка интегрально-оптических фазовых и амплитудных модуляторов;
- Реализация микрооптических сборок;
- Сборка гибридных схем, в том числе фотодиодов и лазерных модулей;
- Сборка специальных ФИС: каскадных модуляторов, математических, квантовых и других устройств.

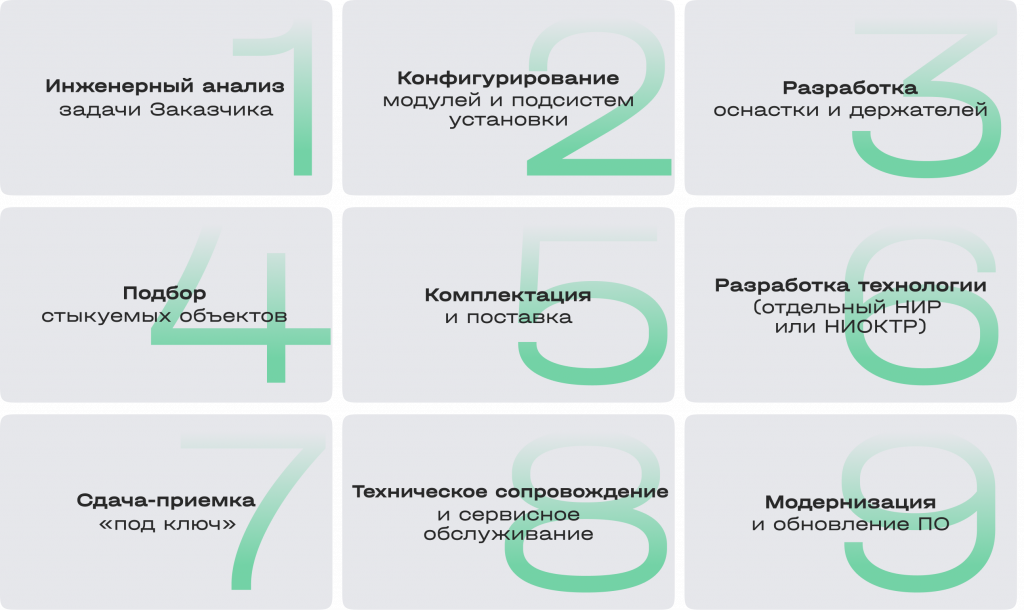

Полный цикл разработки, поставки и сопровождения
Инженерный анализ задачи Заказчика
|
Геометрия устройств
|
Характеризация ФИС
|
Дополнительные требования
|
|
|
|
Гибкое конфигурирование
Гибкое конфигурирование системы и кастомизация конструкции установки под задачу Заказчика.Иннфокус и конструкторское бюро производителя установок ПНППК реализуют разработку и поставку системы «под ключ».
Сервис и поддержка

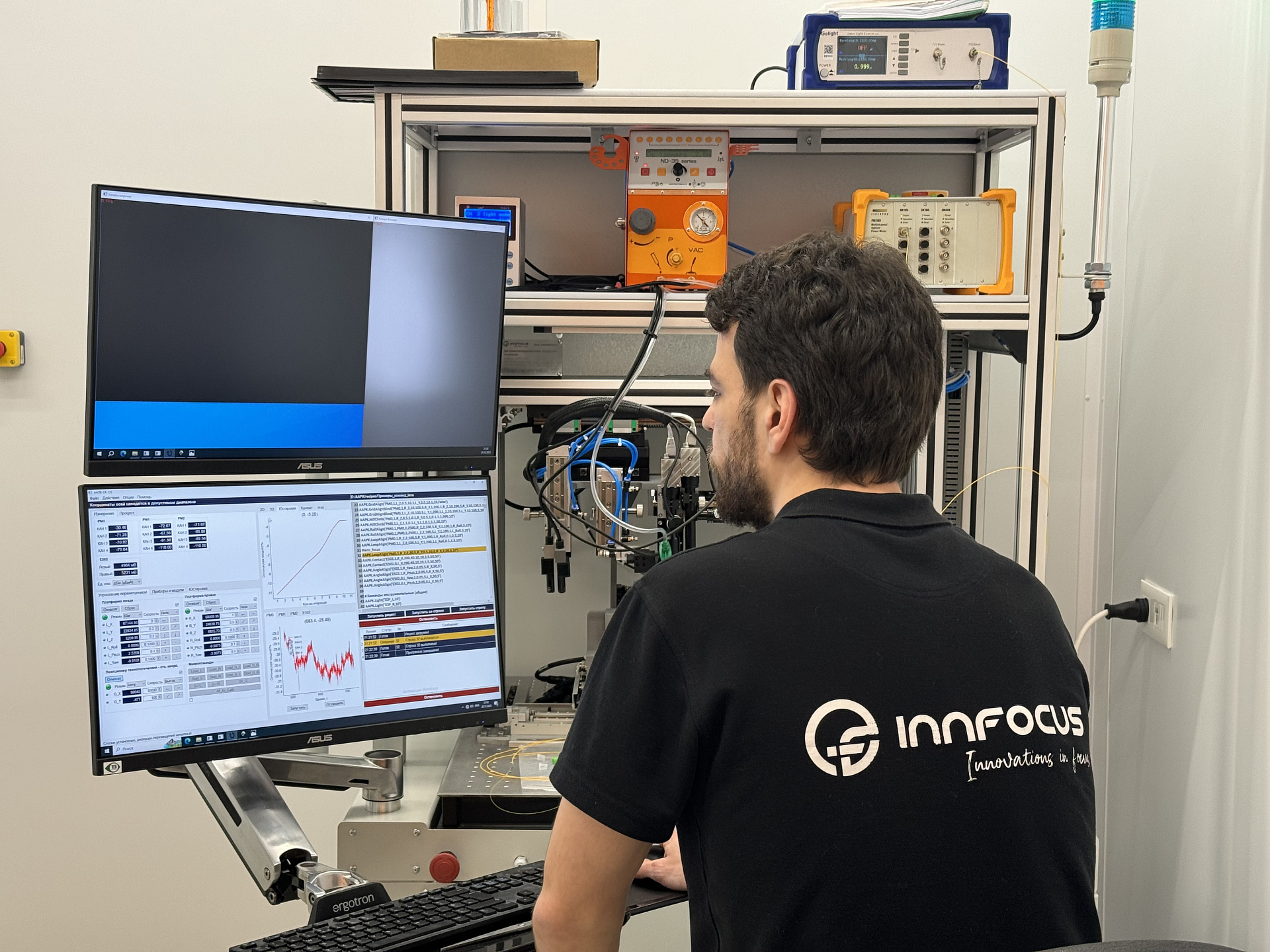

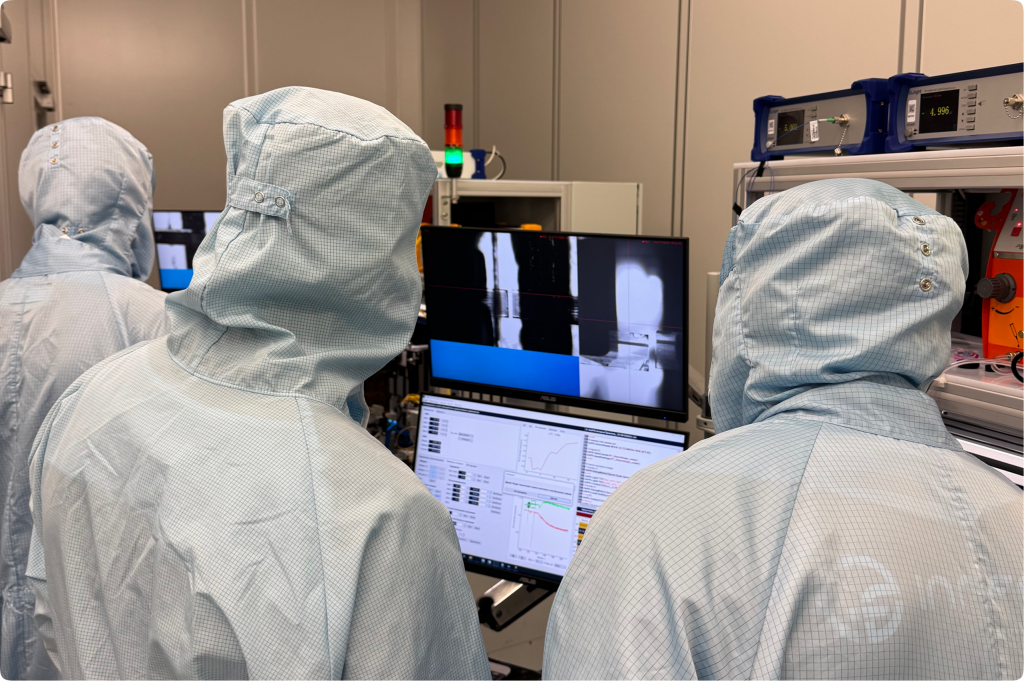

Пусконаладка и инструктажРегламентированная процедура ПНР и проведение детального инструктажа сотрудников Заказчика:
|
Техническая поддержка
|
Техническое обслуживание по России
|
Разработка серийной технологииВозможность поставки Систем с разработкой серийной технологии стыковки устройств Заказчика по договору НИР или НИОКТР:
|

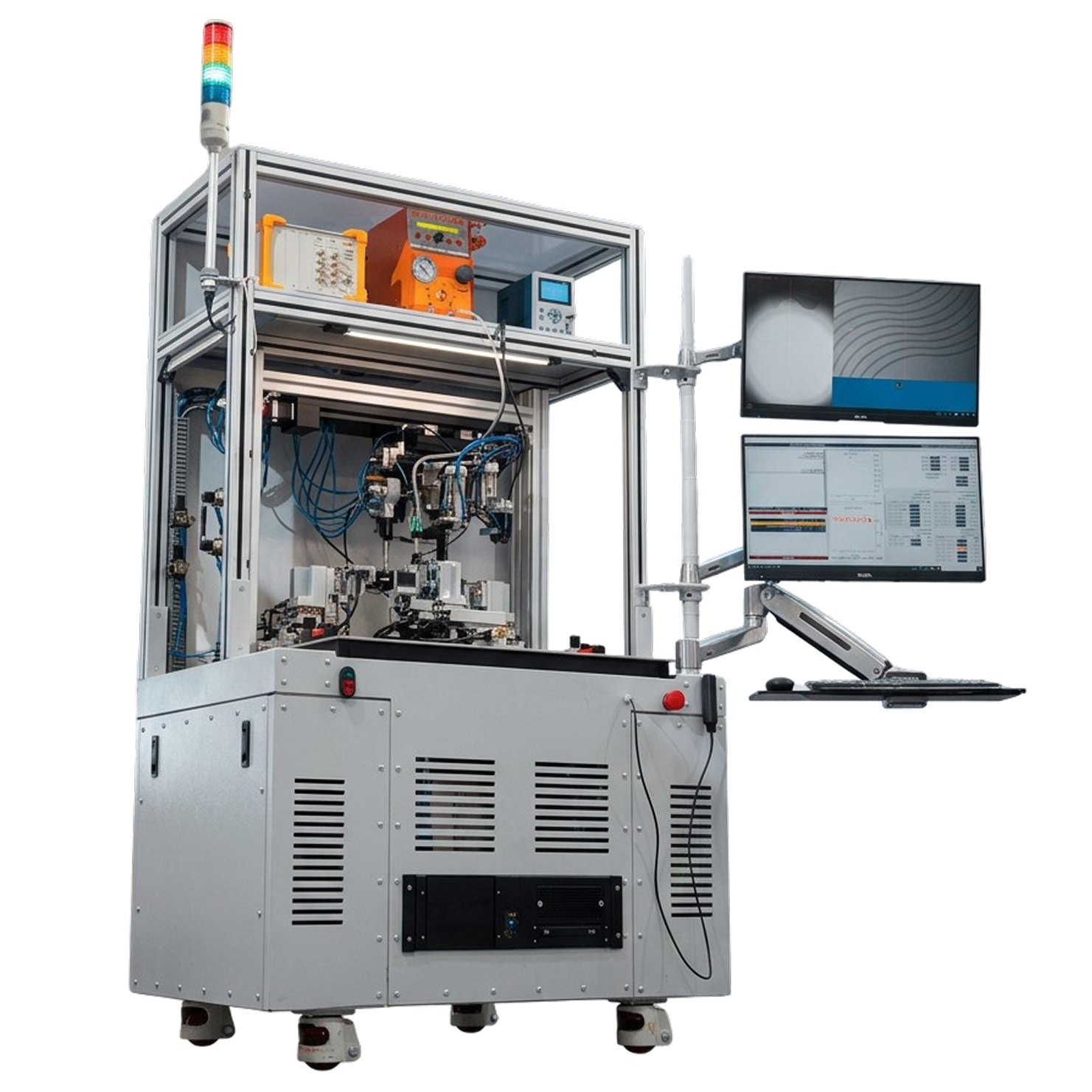

Автоматизированная клеевая система стыковки ААПК-СК

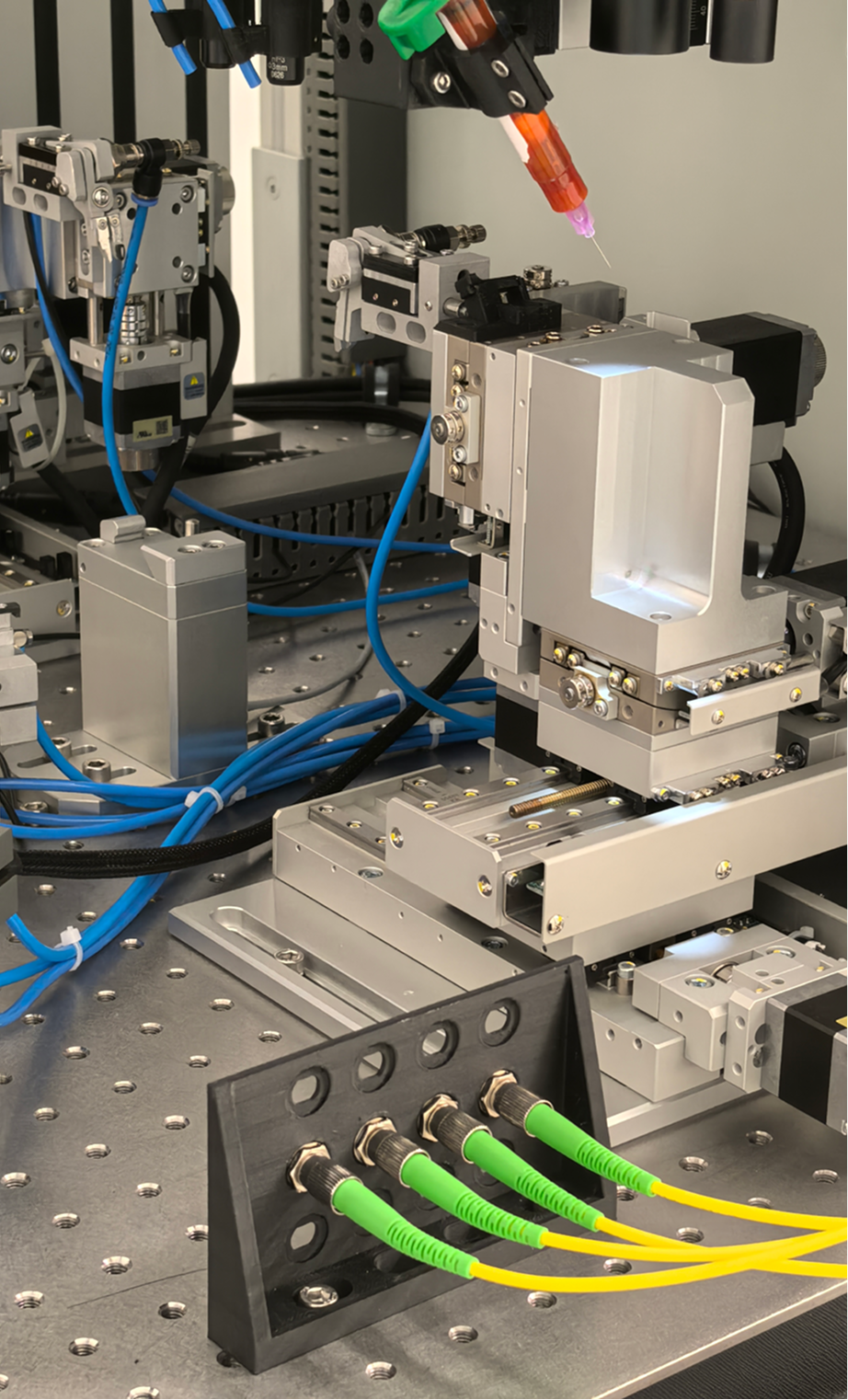

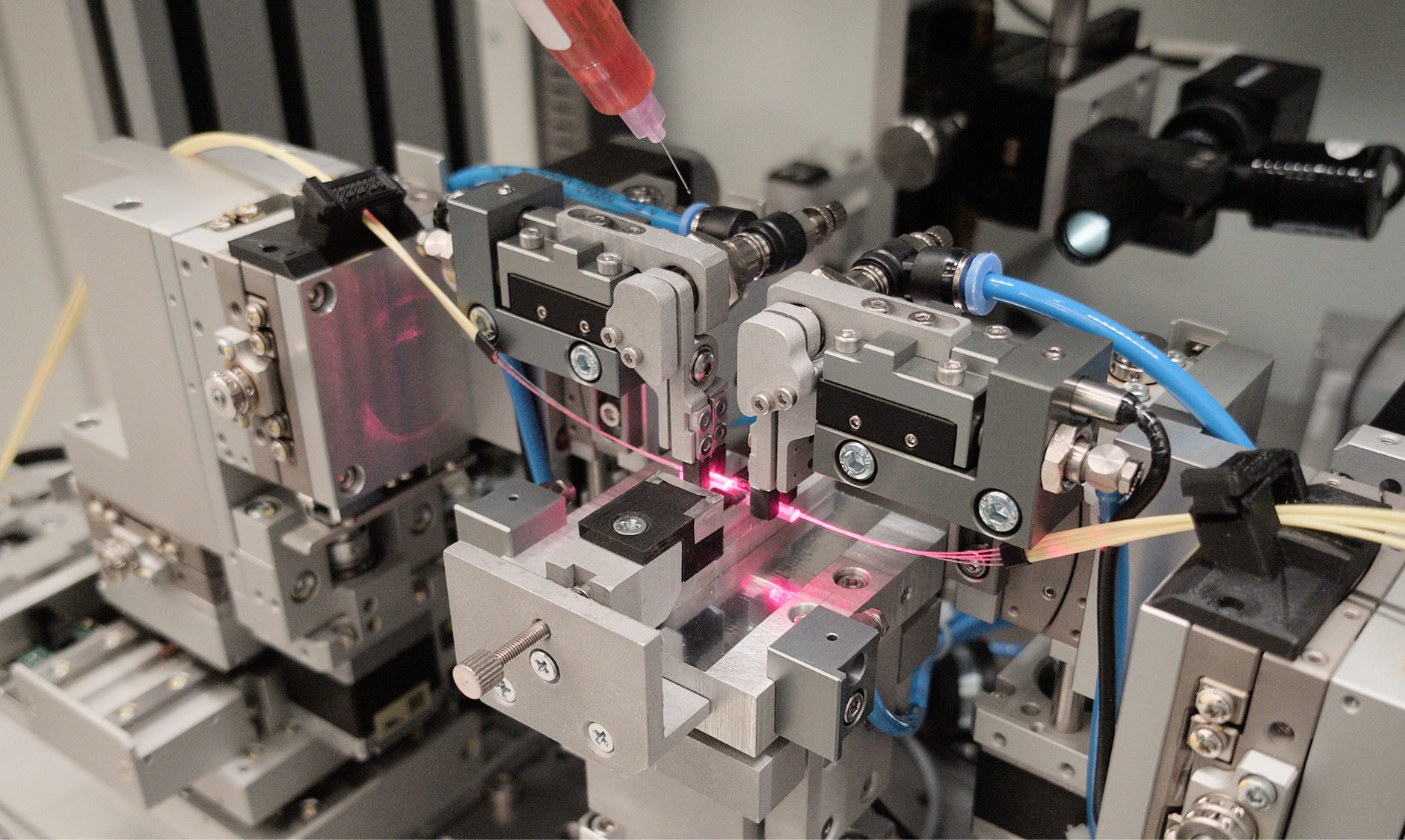

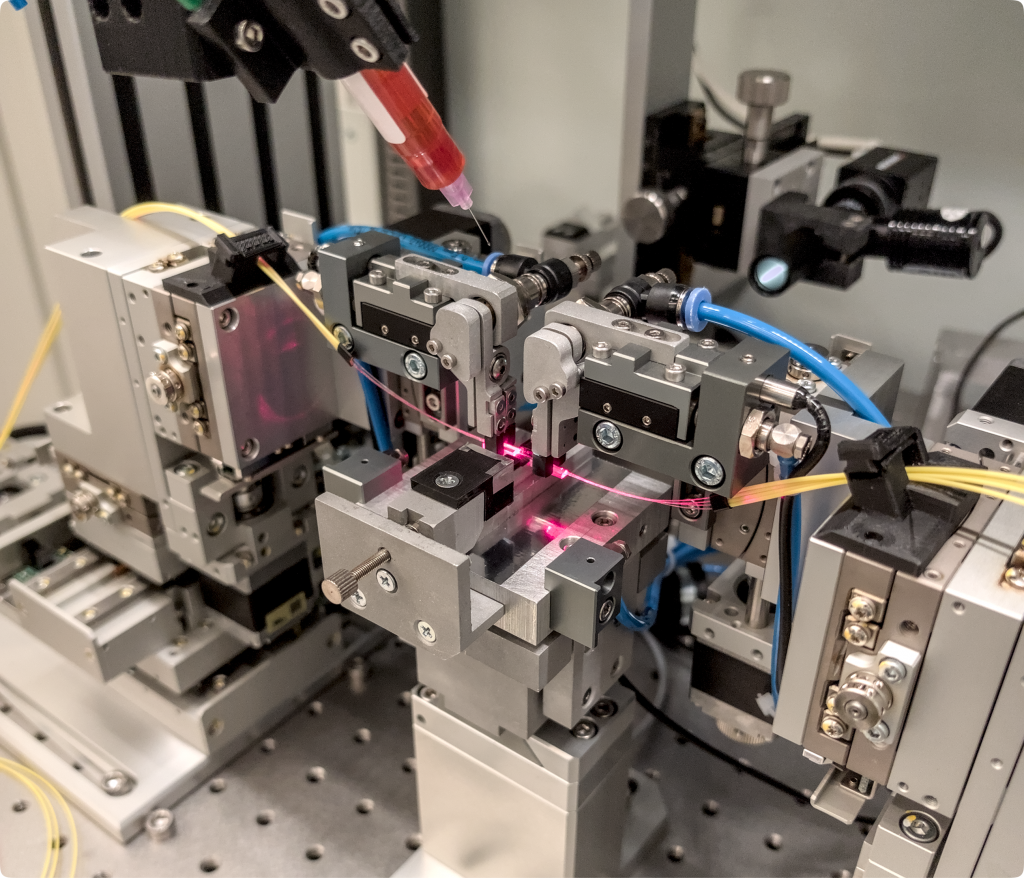

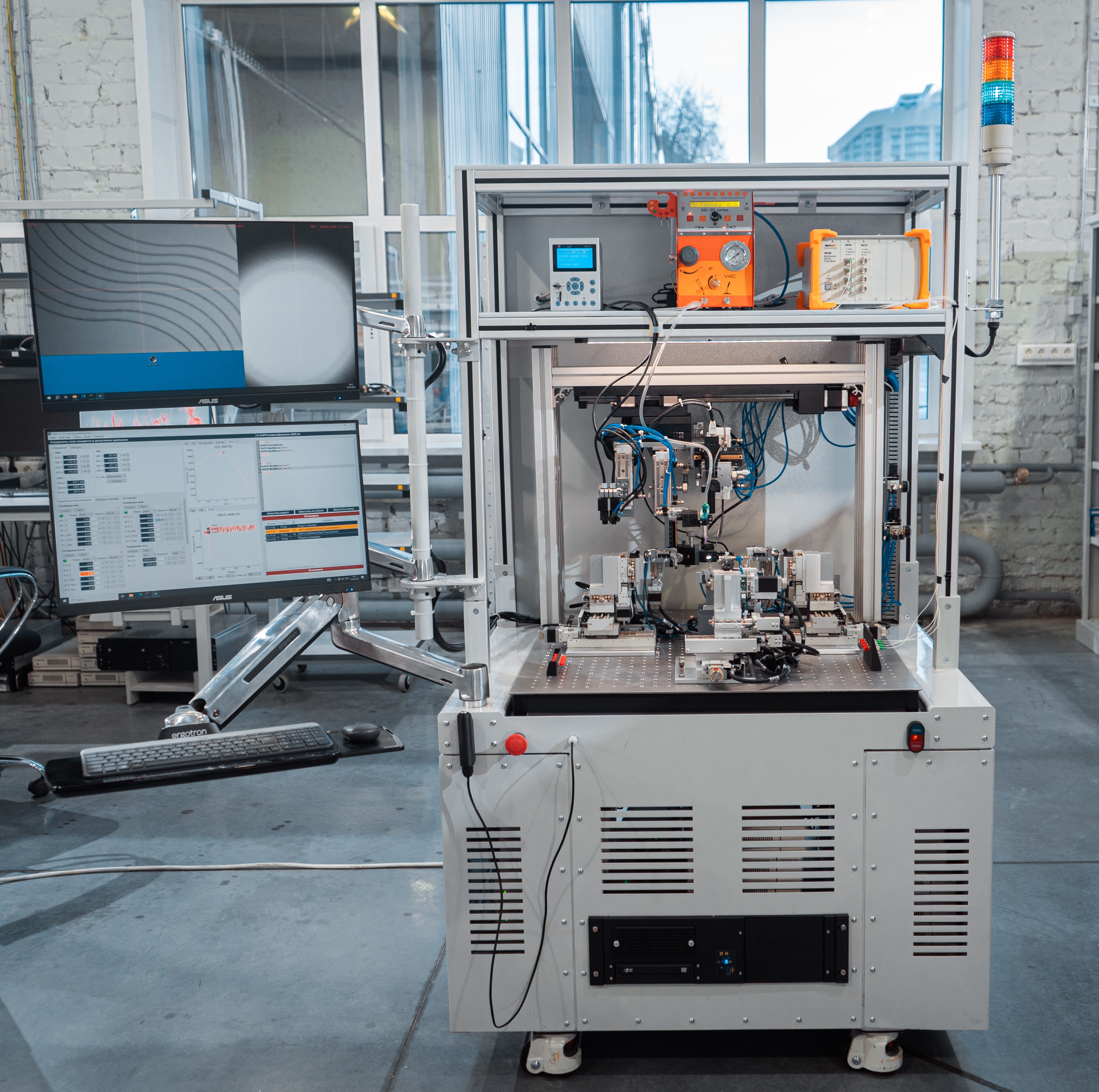

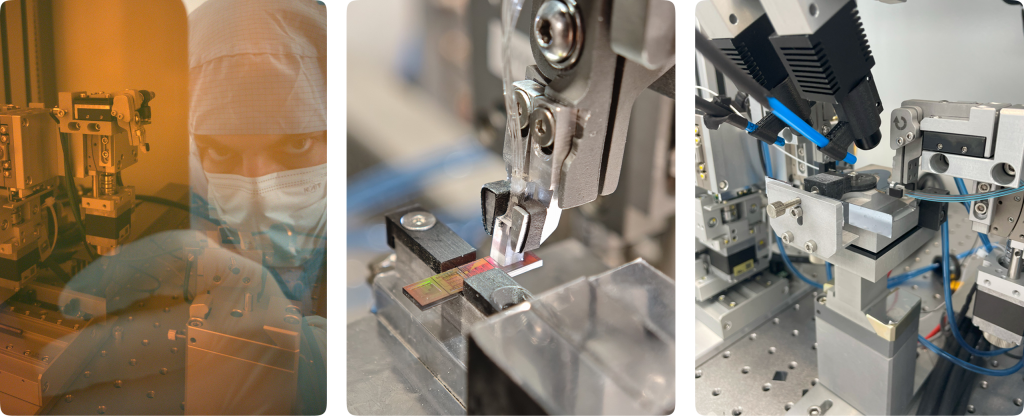

Система выполнена в формате автономной индустриальной установки. На массивном основании расположена виброизолированная оптическая столешница, на которой установлены 6-ти осевые платформы позиционеров для прецизионной юстировки оптических волокон. На моторизованном позиционере над рабочей областью располагается технологический модуль с системами технического зрения, нанесения оптического адгезива и УФ-полимеризации. На задней панели расположен шкаф распределения пневматических линий и электропитания с многоуровневой системой защиты. Программное обеспечение системы имеет удобный графический интерфейс. В состав Системы включен многоканальный измеритель оптической мощности индустриального уровня. Компоновка ключевых узлов и оснастка Системы могут быть гибко сконфигурированы в соответствии с задачами Заказчика.
Дополнительные возможности:
- Термостабилизация стыкуемой ФИС
- Модуль вертикальной стыковки
- Модуль подвода газов в рабочую область
- Модуль подвода электрических зондов
- Модуль выравнивания поляризационных осей
- Дополнительные платформы для оптической юстировки
- Интеграция дополнительного оборудования
Технические характеристики
|
Система позиционирования оптических волокон
|
|
|
Количество 6-ти осевых платформ для оптической юстировки
|
1/2/3 шт. |
| Разрешение линейных осей | < 50 нм |
| Разрешение угловых осей | < 0,001° |
| Диапазон линейных перемещений X Y Z | 70мм, 50 мм, 15 мм |
| Диапазон угловых перемещений θX θY θZ | 20°, 20°, 16° |
|
Система позиционирования инструментов и камер
|
|
| Диапазон перемещений по оси X | 80 мм |
| Диапазон перемещений по оси Y | 300 мм |
| Разрешение позиционирования | < 1 мкм |
| Доставка инструментов в рабочую область с помощью пневмокареток | |
|
Оснастка
|
|
| Быстросъемный столик для размещения чипов ФИС | |
| Вакуумная и механической фиксация ФИС | |
| Быстросъемный стол для размещения ФИС в корпусе (BTF-14 и др.) | |
| Оснастка для захвата и подвода оптических волокон: от 1 до 128 шт. | |
| Система выставления параллельности торцов стыкуемых объектов | |
|
Дозатор УФ-отверждаемого оптического клея
|
|
| Диапазон настраиваемого давления: от 0,05 до 0,7 МПа | |
| Запуск и остановка дозирования с помощью ПО | |
| Объем минимальной дозы клея - 0,2 мм3 (н.к.у., вязкость клея 1 Па·с) | |
| Возможность работы с вакуумным пинцетом для размещения ФИС | |
|
Источники оптического излучения
|
|
| Любой из доступных на рынке | |
| Подбирается в соответствии с задачами Заказчика на этапе проработки Системы | |
|
УФ-полимеризатор
|
|
| Количество УФ-диодов | до 4 шт |
| Длина волны | 365/385/405 нм |
| Гибкая настройка положения УФ-головок | |
| Запуск и остановка полимеризации с помощью ПО | |
|
Система технического зрения
|
|
| Камера вертикального обзора | до 2-х шт. |
| Разрешение камер | не менее 2 мегапикселей |
| Камера горизонтального обзора | |
| Интегрированные алгоритмы технического зрения | |
|
Измеритель оптической мощности и тока
|
|
| Диапазон измерений уровня оптической мощности |
от 10 пВт до 10 мВт (от минус 80 до 10 дБм) |
| Диапазон длин волн исследуемого излучения | от 1250 до 1650 нм |
| Количество входных каналов для измерения оптической мощности | от 4 до 20 шт |
| Диапазон измерений тока | от 100 пА до 2 мА |
| Количество входных каналов для измерения тока | от 4 до 20 шт |
|
Программное обеспечение
|
|
| Архитектура на платформе SCADA-системы | |
| Библиотека высокоуровневых команд для автоматизации процессов | |
| Система интеллектуального перемещения объектов по видеоизображению | |
| Библиотека настраиваемых алгоритмов оптических юстировок под различные устройства | |
| Программная защита от столкновений и нештатных ситуаций | |
| Возможность интеграции внешних приборов и модулей | |
