Широкополосный генератор сигналов произвольной формы MaltAWG30

MaltAWG30 – первое поколение широкополосных генераторов сигналов произвольной формы в линейке MaltAWG.

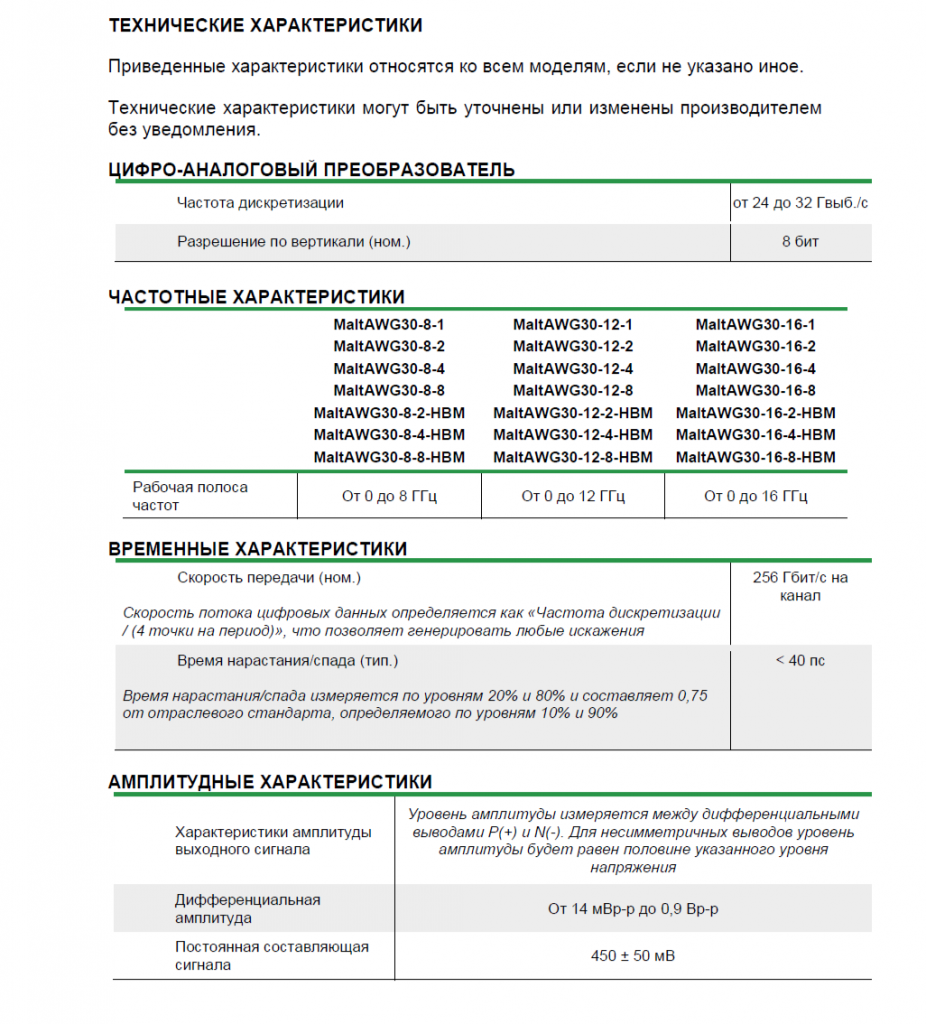

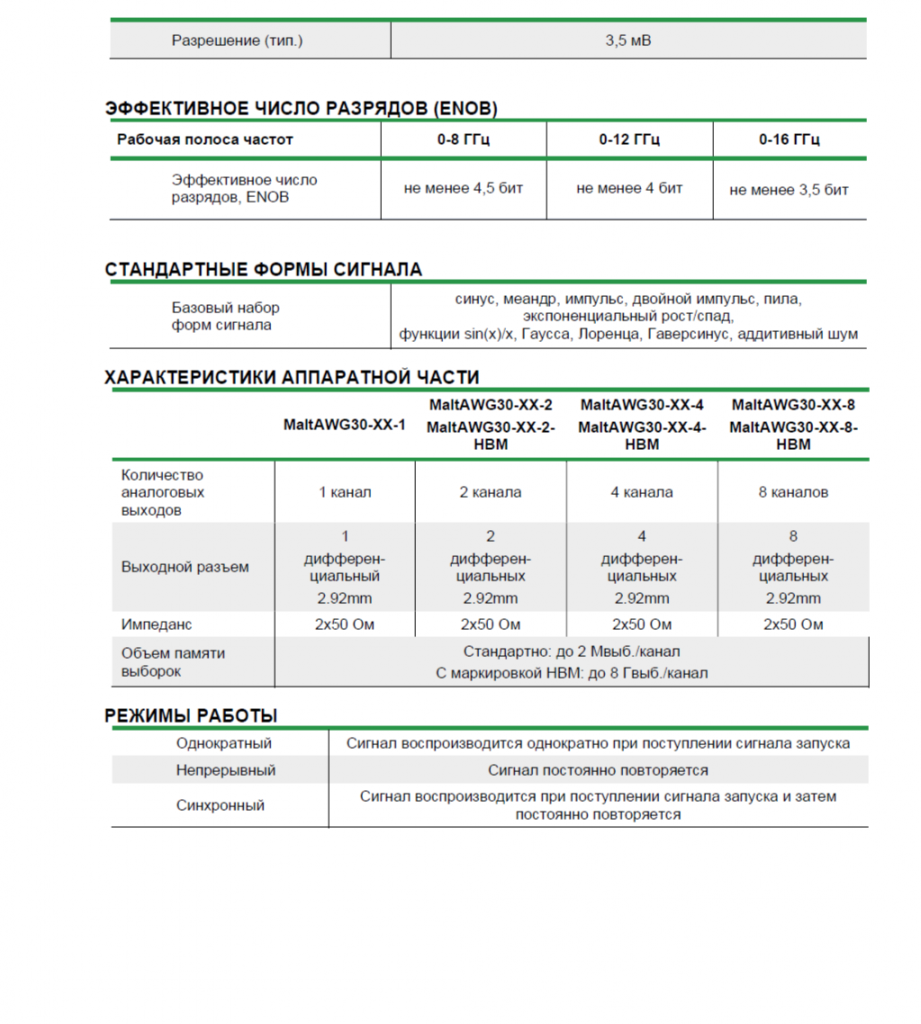

Ключевые характеристики

- частота дискретизации: до 30 Гвыб/с (ном. значение);
- динамический диапазон, свободный от паразитных составляющих: -40 дБн;
- разрешение по вертикали: 8 бит;
- эффективное число разрядов (ENOB) на 16 ГГц: 5 бит;
- эффективное число разрядов (ENOB) на 1 ГГц: 7 бит;
- режимы работы: непрерывный, синхронный, синхронный непрерывный;
- количество каналов: 1/2/4.

 Широкополосный генератор сигналов произвольной формы MaltAWG30 является передовым отечественным решением в области контрольно-измерительного оборудования для генерации периодических и непериодических сигналов с частотой дискретизации до 30 Гвыб/с (ном.). MaltAWG30 превосходит по мгновенному рабочему спектру частот все отечественные генераторы сигналов, опережает зарубежные решения по доступности на российском рынке, поддержке пользователей, возможностям программирования и настройки под задачи клиента.

MaltAWG30 позволяет генерировать как стандартные периодические сигналы (синусоиду, меандр, пилообразный сигнал), так и пользовательские периодические сигналы сложной формы. Кроме того, он может создавать сверхширокополосные непериодические сигналы, заранее подготовленные пользователем в виде выборки или синтезируемые на лету в генераторе по алгоритму пользователя. В последнем случае длительность непрерывного непериодического сигнала ограничена только вашей фантазией! Такие сложные непериодические сигналы обычно применяются при разработке и тестировании телекоммуникационной и радиолокационной техники, связной аппаратуры.

 В тех задачах, где частоты дискретизации 30 Гвыб/с достаточно, MaltAWG30 способен полностью заменить такие зарубежные аналоги, как AWG70000A (Tektronix) и M8195A (Keysight). Генератор сигналов MaltAWG30 станет незаменимым дополнением к оснащению физических, производственных, метрологических и учебных лабораторий, станет отличным инструментом для научно-производственных компаний и научно-исследовательских институтов в России.

Возможности и преимущества

- полноценное решение для генерации широкополосных РЧ сигналов в настольном или стоечном исполнении;
- прямая генерация широкополосных сигналов с несущей до 15 ГГц без необходимости внешнего преобразования с повышением частоты;
- малый джиттер (менее 150 фс) позволяет использовать генератор для создания исключительно точно расположенных на временной шкале импульсов;
- возможность моделирования реальных аналоговых искажений и предыскажений в высокоскоростных последовательных шинах;
- возможность создания модулирующих сигналов для высокоскоростных оптических каналов связи с отличным вертикальным разрешением, что позволяет генерировать сигналы с многоуровневой модуляцией;
- возможность создания собственных сценариев прямой генерации длинных и сверхдлинных непериодических сигналов;
- объем памяти сигналов 4 Мбайт (с возможностью расширения до 6.8 Гбайт) для быстрой генерации заранее подготовленных сигналов из памяти;
- удобное удаленное управление через любой внешний ПК;
- любые сигналы, захваченные осциллографами и оцифровщиками сигналов, например типа MaltDigi40, легко воспроизвести на данном генераторе;
- прибор полностью открыт для модификаций ПО и прошивок пользователем;
- возможен импорт сигналов из программных приложений сторонних производителей.

Область применение

- создание широкополосных РЧ/СВЧ сигналов для систем связи, в том числе 5G и 6G;
- тестирование на соответствие стандарту высокоскоростных шин и телекоммуникационных систем в сборе;
- тестирование на соответствие стандарту полупроводниковых чипов и высокоскоростных приемников с сериализацией (SERDES) в предельных режимах на заранее искаженных тестовых сигналах;
- исследование и тестирование устройств когерентной оптики;
- передовые исследования в области радиолокации;
- разработка интегрально-фотонных вычислителей и приемо-передатчиков;
- исследования в области физики космических частиц и физики высоких энергий.
