Высокоскоростной оцифровщик аналоговых сигналов MaltDigi40

MaltDigi40 – первое поколение высокоскоростных оцифровщиков аналоговых сигналов в линейке MaltDigi.

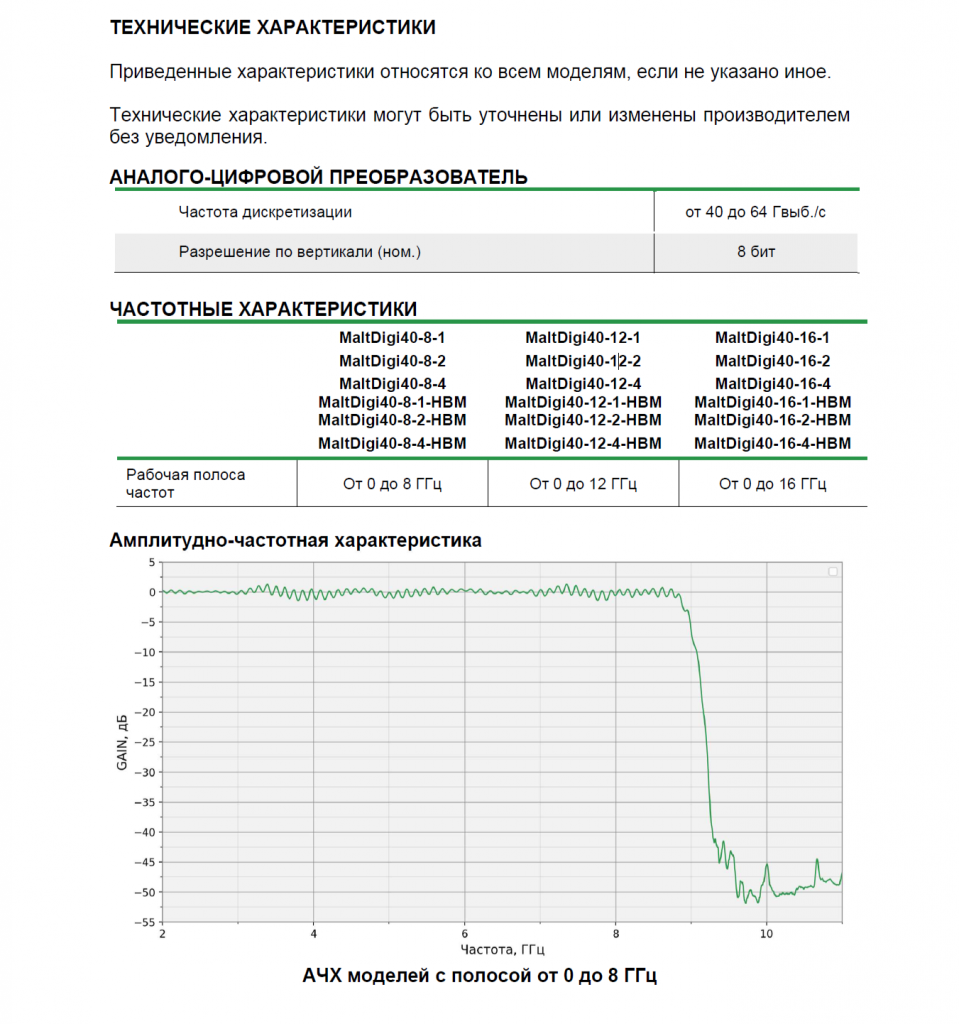

Ключевые характеристики

- Частота дискретизации до 40 Гвыб/с;
- Количество аналоговых каналов: 1/2/4;
- Длина записи сигнала 4 млн. отсчетов по каждому каналу, возможность расширения до 6.8 млрд. отсчетов по каждому каналу;
- Разрядность 8 бит;
- Триггер по фронту, по двум фронтам, по длительности импульса, по времени нарастания/спада, пользовательский.

Дополнительные возможности

- DSP-обработка обработка данных: цифровая фильтрация, передискретизация, восстановление тактового сигнала;
- Анализ высокоскоростных протоколов Ethernet до 4x25 Гбит, PCI Express до x4 Gen4.

Область применения

- Исследование широкополосных РЧ/СВЧ сигналов для систем связи, в том числе 5G и 6G;
- Тестирование на соответствие стандарту полупроводниковых чипов и высокоскоростных передатчиков с сериализацией (SERDES);
- Исследование и тестирование устройств когерентной оптики;
- Передовые исследования в области радиолокации;
- Исследования оптических и электрических сигналов в интегрально-фотонных вычислителях и приемо-передатчиках;
- Исследования в области физики космических частиц и физики высоких энергий.

Оцифровщики MaltDigi40 – открытая платформа, которая предлагает квалифицированным инженерам и программистам полный контроль над прибором, широкие возможности перепрограммирования и настройки всех узлов оцифровщика под конкретные задачи пользователя, что выгодно выделяет их на фоне зарубежных решений.

MaltDigi40 станет незаменимым дополнением к оборудованию ваших лабораторий. В сочетании с генератором сигналов произвольной формы MaltAWG30 вы сможете создать полноценное измерительное решение для тестирования СВЧ-устройств.

Расширенные возможности запуска и захвата сигнала

В оцифровщике MaltDigi40, помимо стандартных типов запуска (по фронту, по двум фронтам, по длительности импульса, по времени нарастания и спада), реализована возможность создания произвольных пользовательских триггеров, которые позволяют реализовать сложные шаблоны условий захвата сигнала, недоступные конкурентам!

Визуализация и анализ сигналов

Длина записи в миллиарды выборок позволяет наблюдать сигналы на больших временных промежутках
В базовой комплектации прибора доступна память сигналов, которая позволяет записать выборки длиной до 4 млн. значений на каждый канал. Как опция доступно расширение памяти до 6.8 млрд. значений на канал, что позволяет изучать сигнал в течение длительных периодов времени.

Инструменты для работы с сигналами

Для просмотра длинных записей доступна функция масштабирования. С помощью кнопок “Zoom In”/“Zoom Out” или колеса прокрутки можно увеличить интересующую вас область сигнала и изучить ее детально.


Работа с курсорами и маркерами

Для выделения важных моментов в сигнале можно использовать маркеры, а для анализа длительности определенных участков сигнала – курсоры. При установке курсоров появляется информация о длительности выделенного участка.

Импорт и экспорт выборок сигнала

Вы можете импортировать и экспортировать сигналы из файлов форматов .MAT, .BIN, .ASCII, .HEX, .CSV, .GNUPLOT, .VCD, .WAV. Это позволяет зафиксировать сигналы и работать с ними в таких популярных приложениях как MATLAB, LabVIEW, Excel и др., а также в дальнейшем воспроизводить их с помощью генератора сигналов, например, MaltAWG30.

Возможности анализа сигнала

В MaltDigi40 доступен набор инструментов для автоматических измерений и анализа сигнала.
Функция БПФ
Для анализа сигнала в частотной области предусмотрена функция БПФ в основном меню. Нажмите кнопку F в графическом интерфейсе оцифровщика, и в отдельном окне появится возможность исследовать частотный спектр входного сигнала.

Цифровая фильтрация

Для дополнительной обработки входных данных доступна цифровая фильтрация сигналов. Широкий набор встроенных фильтров избавит сигнал от шумов и позволит скорректировать внесенные искажения. Выберете тип фильтра, задайте параметры и получите исходный сигнал без помех!

Поддержка анализа высокоскоростных протоколов

Среди доступных опций MaltDigi40 доступна функция анализатора протоколов. Поддерживается анализ высокоскоростных протоколов Ethernet до 4x25 Гбит, PCI Express до x4 Gen4.

Разработка пробников под ваши задачи

Если вам нужны специализированные пробники, доступна опция их разработки с учетом ваших задач.

Гарантия и поддержка клиентов - наш основной приоритет

Мы предоставляем своим клиентам двухлетнюю гарантию на прибор.
Для удобства вы можете дополнительно оформить услугу ежегодной калибровки прибора на 3 или 5 лет.
Кроме того, мы предлагаем услуги технического обслуживания на 3 или 5 лет, которые включают не только ремонт и замену устройства на время ремонта, но и регулярную калибровку, проверку устройства и множество других преимуществ.
