Анализатор волоконно-оптических линий LA-3000Р
Анализатор волоконно-оптических линий серии LA-3000Р основан на технологиях радиофотоники. Прибор используется для точного измерения длины оптических волокон различных видов, интегрально-оптических чипов и других оптических устройств.
Подробнее
Характеристики
Производитель
—
PANDA Photonic
Модель
—
LA-3000Р

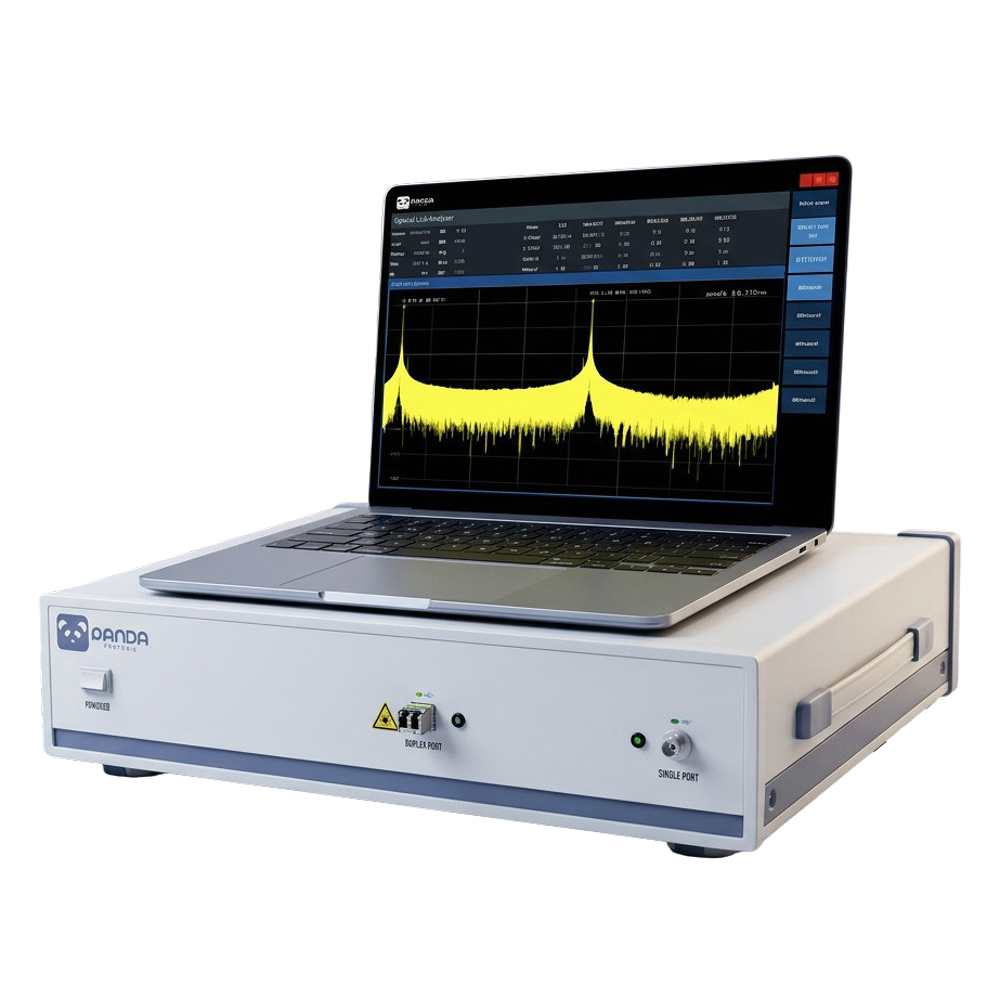

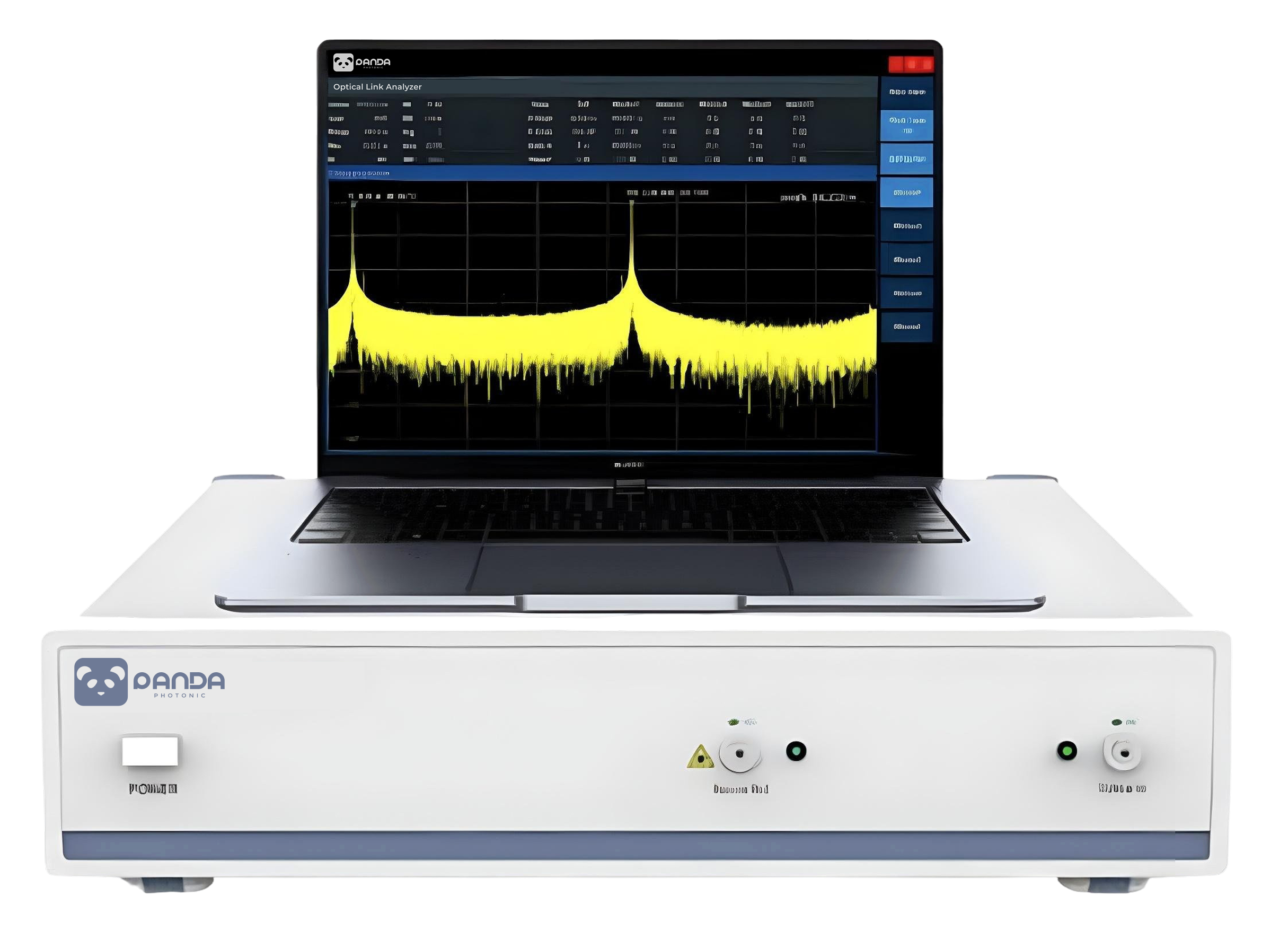

Анализатор волоконно-оптических линий LA-3000Р
Анализатор волоконно-оптических линий серии LA-3000Р основан на технологиях радиофотоники. Прибор используется для точного измерения длины оптических волокон различных видов, интегрально-оптических чипов, оптических устройств и компонентов, EDFA, датчиков и массивов оптоволоконных гидрофонов (интерферометров). По точности и дальности он превосходит технологию OTDR.
- Широкий диапазон: до 50 км
- Длины волн: C/L диапазон
- Измерения на отражение и пропускание
- Диагностика и устранение неисправностей в оптических сетях и центрах обработки данных
- Подготовка отрезков оптического волокна заданной длины
- Обнаружение дефектов оптических волокон
- Оптоволоконные сенсоры
Особенности
- Высокая точность: до ±0,2 мм- Широкий диапазон: до 50 км
- Длины волн: C/L диапазон
- Измерения на отражение и пропускание
Применение
- Тестирование интерферометров и волоконно-оптических датчиков- Диагностика и устранение неисправностей в оптических сетях и центрах обработки данных
- Подготовка отрезков оптического волокна заданной длины
- Обнаружение дефектов оптических волокон
- Оптоволоконные сенсоры

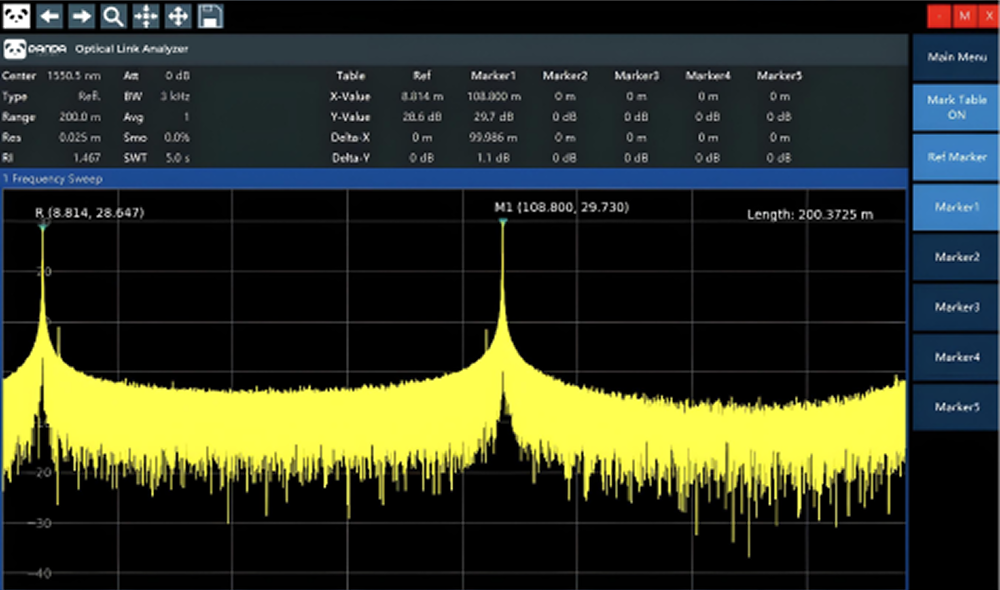

Программное обеспечение
Позволяет производить настройку точек измерения на различных длинах волн и отображает местоположение и амплитуду всех отражающих элементов на тестируемом участке.
Документы
| Параметр | Единица измерения | Типичное значение |
|---|---|---|
| Диапазон длин волн | нм | С-диапазон (1530-1565), L-диапазон (1565-1625) |
| Точность длины волны | пм | ±5 |
| Стабильность длины волны | пм | ±2 |
| Пространственное разрешение | см | ≥30 |
| Максимальная длина измерения | км | 5 |
| Погрешность измерения длины | мм | ±2 |
| Разрешение дискретизации длины | мм | 1 |
| Диапазон измерения возвратных потерь | дБ | 0-55 |
| Динамический диапазон возвратных потерь | дБ | 30 |
| Погрешность измерения возвратных потерь | дБ | ±0.1 |
| Время сканирования | с | <3 (при 100 м) |
| Оптический объем | — | SMF/FC/APC |
