3Д сканер для метрологических задач любого масштаба

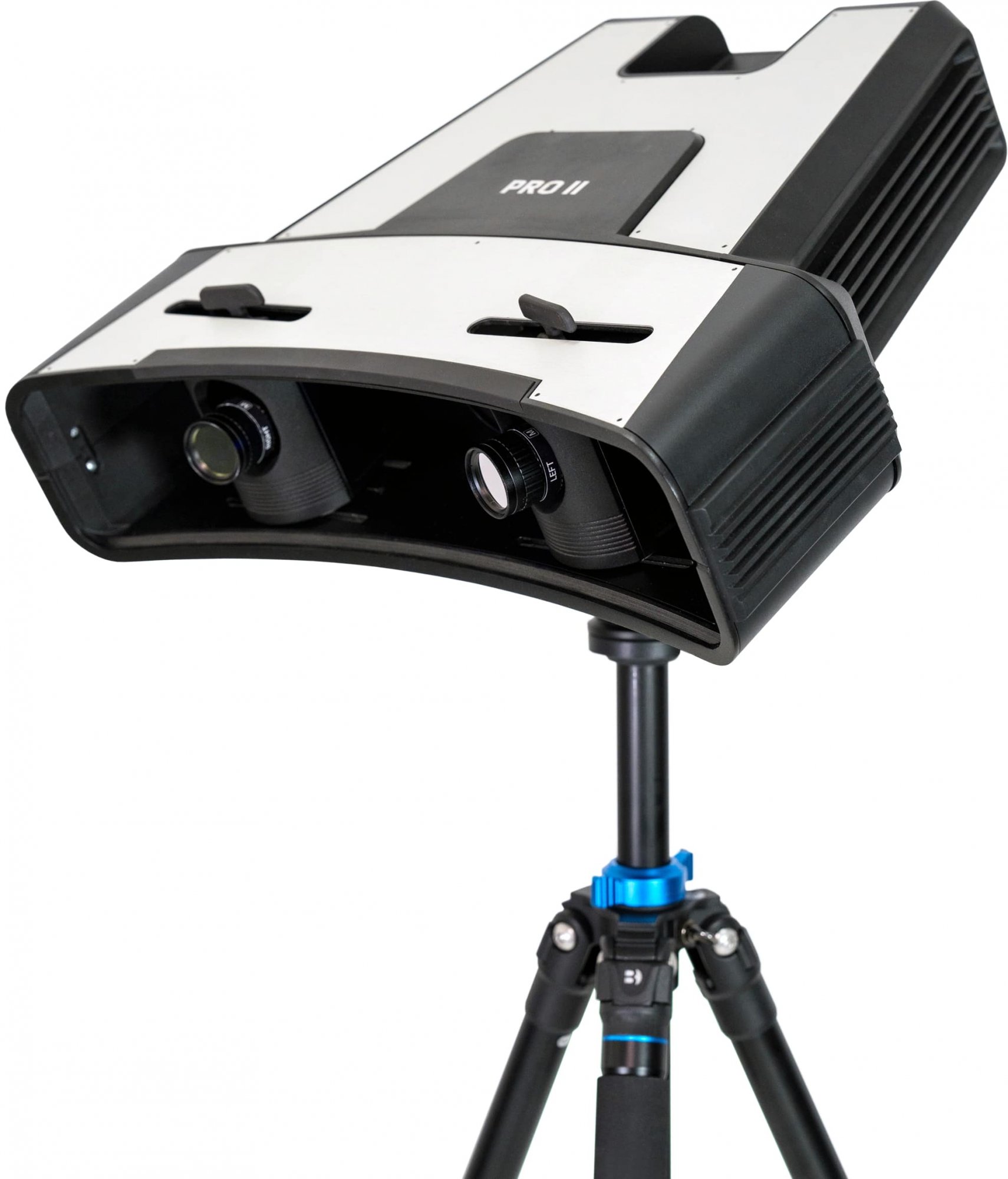

Профессиональный 3Д сканер RangeVision Pro – достойное предложение российского производителя, внесенное в реестр средств измерения.
Подтвержденная промышленная точность для решения задач реверс-инжиниринга или контроля качества начиная от крошечных ювелирных моделей, заканчивая деталями автомобильной отрасли и крупного машиностроения.
Благодаря использованию лучей в синем диапазоне спектра сканер менее зависим от степени освещенности при съёмке, что отражается в наилучшем качестве поверхности полученных цифровых моделей. Встроенная интеллектуальная система анализирует окружающие условия и предупреждает оператора при возникновении факторов, которые могут неблагоприятно сказаться на результатах сканирования.

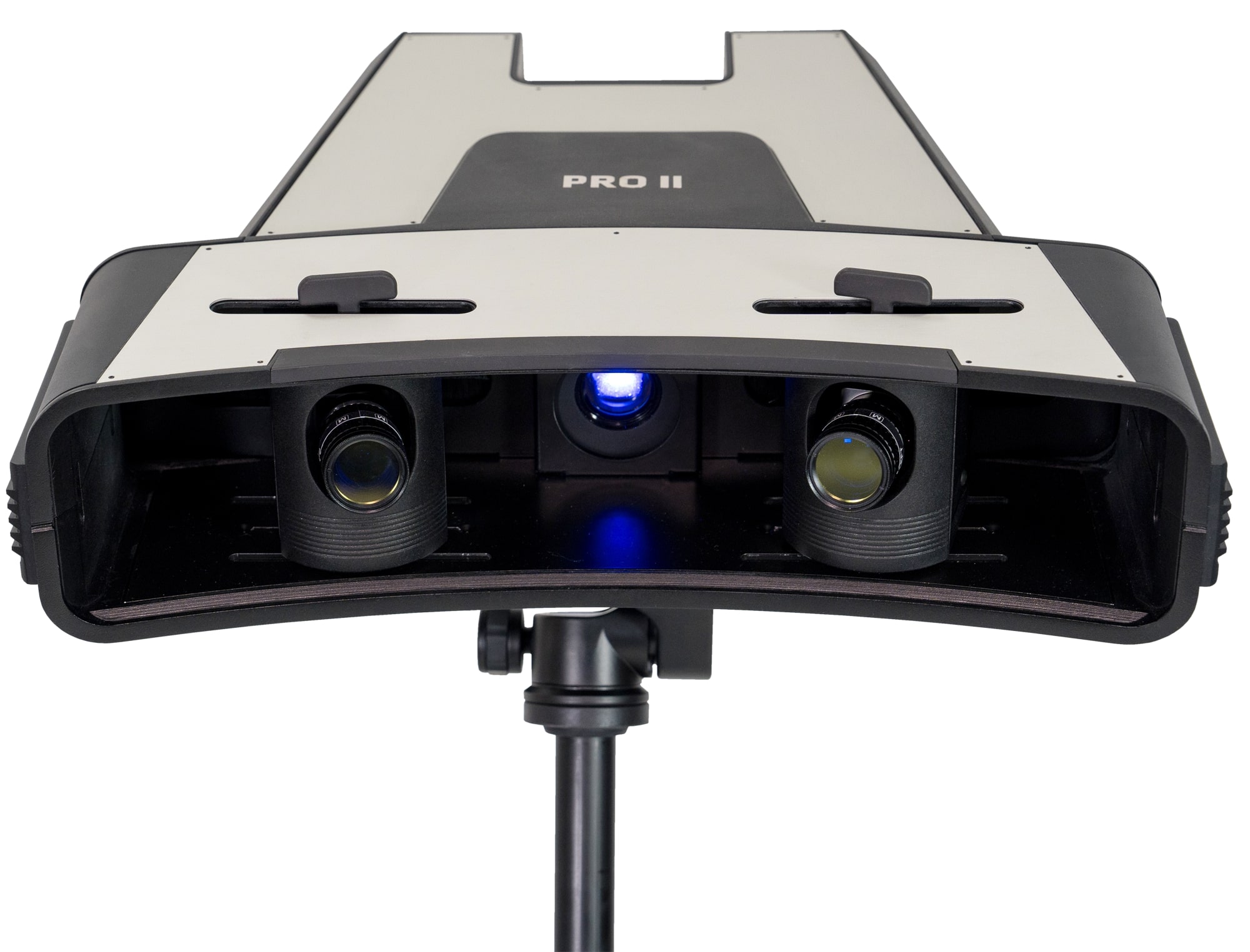

RangeVision Pro оснащен камерами с разрешением 6 Мп, использует технологию структурированного подсвета и уникальные алгоритмы данных. Вы получаете точность до 0,018 мм и 3D-разрешение до 0,04 мм.
3D-сканер RangeVision Pro подходит для быстрого контроля геометрии в каждой отдельной точке проверяемой 3D-сетки. Метрологическое программное обеспечение наглядно отображает все отклонения в виде цветовой карты.
Вы также можете использовать этот 3Д-сканер для задач реверс-инжиниринга. RangeVision Pro прекрасно справится с созданием цифровой модели сложнопрофильной детали, наполнением базы 3D-документации, разработкой или улучшением дизайна продукта.
Сканер поддерживает три режима сканирования для максимально широкого диапазона применений.
- Сканирование с использованием поворотного стола для оперативного получения результата с минимальными трудозатратами. Поворот осуществляется по нажатию кнопки, а сканированные фрагменты модели совмещаются автоматически.
- Сканирование с использованием маркеров для высокой точности соединения фрагментов крупногабаритных моделей. Необходимо предварительное нанесение маркеров на поверхность объекта. Поддерживаются внешние системы фотограмметрии.
- Сканирование в базовом режиме для сложных объектов, которые не могут быть оцифрованы способами выше (например, архитектурные барельефы). Совмещение фрагментов модели происходит по особенностям геометрии поверхности объекта.
3D-сканер поставляется вместе с профессиональным программным обеспечением на русском языке. Программное обеспечение ScanCenter NG имеет все необходимые функции для последующей обработки результатов сканирования:
- Автоматическое и ручное сшивание в модель, как с маркерами, так и без них, заполнение пустот, сглаживание поверхностей
- Упрощение 3Д-моделей
- Исправление дефектов сетки
- Автоматическое удаление мелких артефактов, шумов
- Экспорт модели в STL, OBJ, PLY.
- Импорт CAD-файлов в STEP.

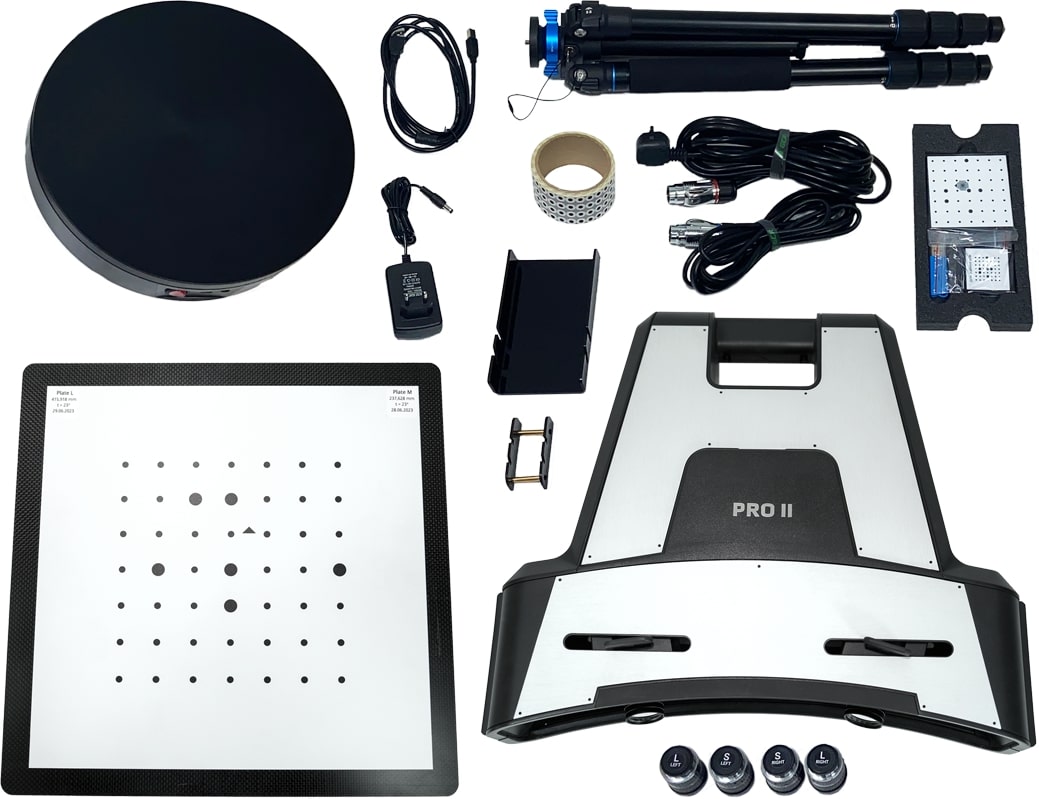

3Д-сканер RangeVision Pro поставляется в богатой комплектации (окончательная комплектация утверждается в договоре поставки):
Сканирующий модуль с камерами технического зрения и светодиодным проецирующим устройством
- Набор калибровочных полей из углепластика
- Автоматический поворотный стол с максимальной нагрузкой до 60 кг
- Комплект проводов для питания сканера и подключения его к ПК

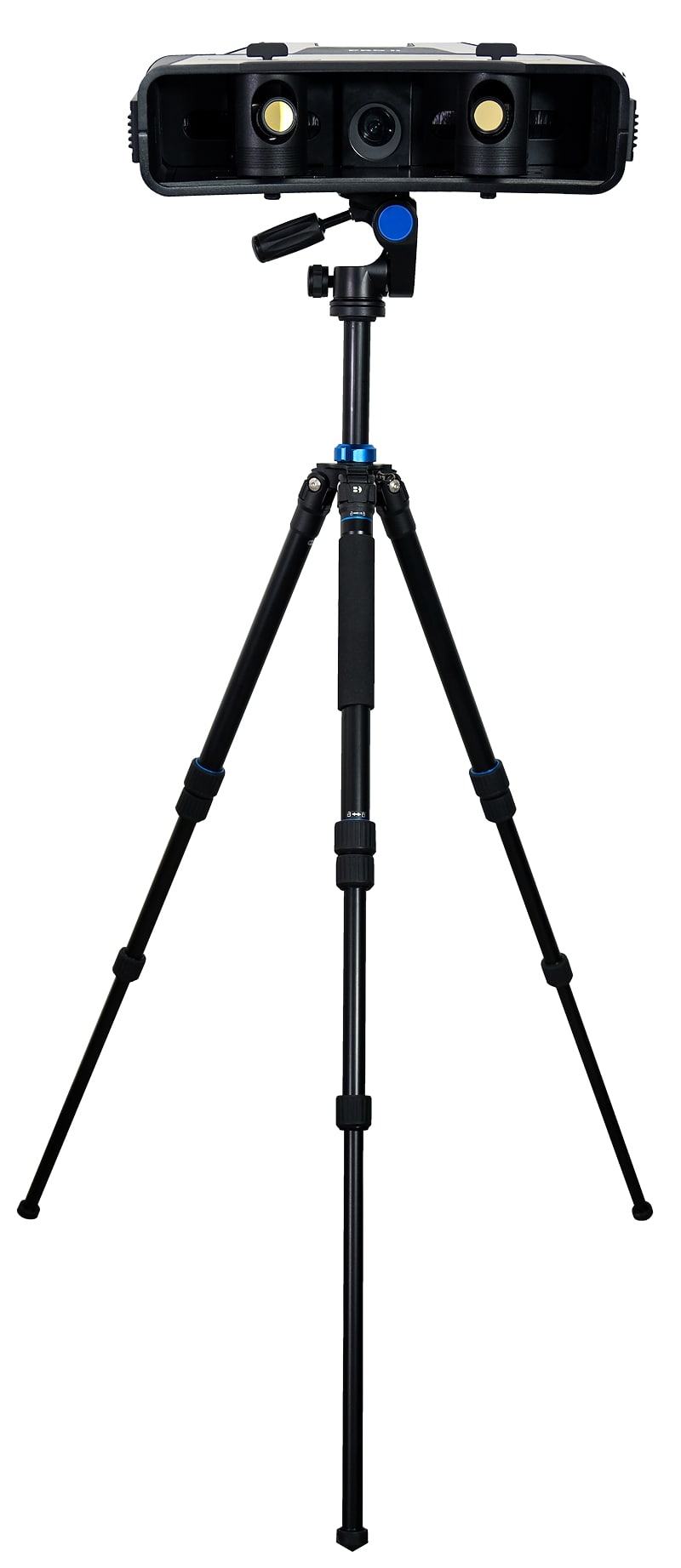

- Штатив
- Цифровой лицензионный ключ
- Лицензия на ПО RangeVision ScanCenter
- Набор самоклеящихся маркеров
- Матирующий спрей
- Антистатический ящик для хранения
